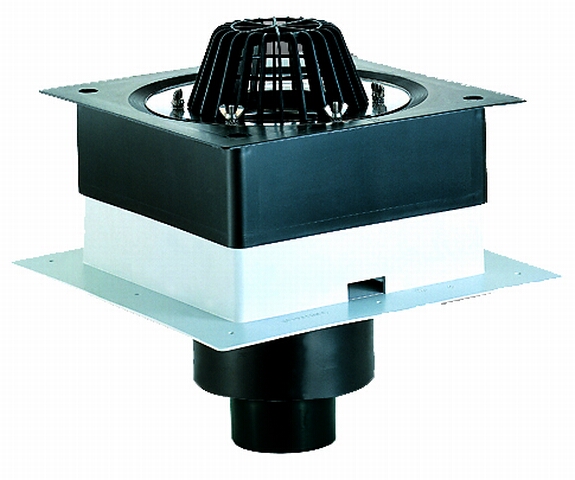

Dachablauf DrainBox DN125 mit Klemmelement
HL63/2 Flachdachablauf DrainBox DN125 senkrecht mit wärmegedämmtem und höhenverstellbarem Ablaufgehäuse zum Einbau in Wärmedämmungen von 100 - 160 mm, Edelstahlklemmelement zum Einbinden von Dichtfolien und Laubfangkorb d 180 mm. Bauschutz im Lieferumfang enthalten.

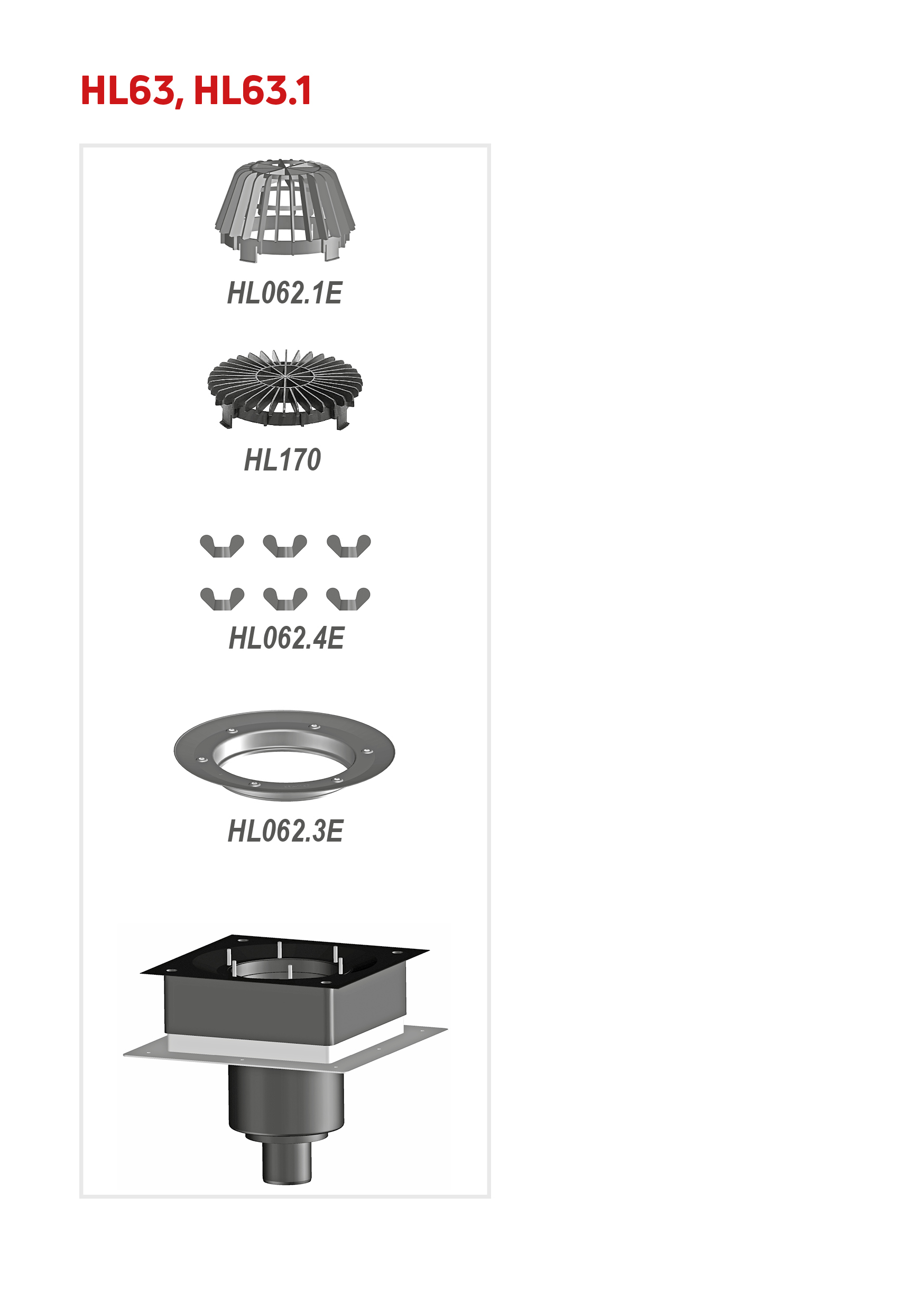

Ersatzteile
HL062.1EProduktübersicht / 11 DachLaubfangkorb
HL062.3EProduktübersicht / 11 DachEdelstahl-Flansch
HL062.4EProduktübersicht / 11 DachFlügelmuttern (6 Stk.)
HL062N.4EProduktübersicht / 11 Dach6 Stk. Sechskantmuttern
HL170Produktübersicht / 11 Dach / ZusatzteileLaubfangrost d 150mm
Zubehör
HL175Produktübersicht / 11 Dach / ZusatzteileLaubfangkorb Edelstahl
HL635NProduktübersicht / 11 DachKontroll- und Drainageschacht für Grün-, Kies- und Terrassendächer mit Kunststoff-Rahmen und Kunststoff-Rost
HL0635N.2Produktübersicht / 11 DachVerzinkter Stahlgitter-Rost für Kontroll- und Drainageschacht HL635N(.0)
HL0635N.3Produktübersicht / 11 DachKunststoff-Deckel für Kontroll- und Drainageschacht HL635N(.0)
HL636NProduktübersicht / 11 DachAufstockelement für Kontroll- und Drainageschacht HL635N(.0)
HL66Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm glatt, Edelstahlrahmen 150x150mm / Edelstahlrost 138x138mm verschraubbar
HL01058DProduktübersicht / 14 Abdichtgarnituren/AufstockelementeRückstaudichtung für Edelstahlflansch 220x155mm
HL062B.3EProduktübersicht / 11 DachTragring
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
HL66.1Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm glatt, Edelstahlrahmen 150x150mm (V2A) / Edelstahlrost 138x138mm (V4A) verschraubbar u. rutschhemmend
HL01058DProduktübersicht / 14 Abdichtgarnituren/AufstockelementeRückstaudichtung für Edelstahlflansch 220x155mm
HL062B.3EProduktübersicht / 11 DachTragring
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
HL66.9Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm mit Rillen, Kunststoffrahmen 147x147mm / Edelstahlrost 138x138mm
HL062B.3EProduktübersicht / 11 DachTragring
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
HL67Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm RUND glatt, Edelstahlrahmen d 155mm / Edelstahlrost d 145mm
HL01058DProduktübersicht / 14 Abdichtgarnituren/AufstockelementeRückstaudichtung für Edelstahlflansch 220x155mm
HL062B.3EProduktübersicht / 11 DachTragring
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
Alternativteile
HL63.1/2Produktübersicht / 11 Dach / senkrecht / KlemmelementDachablauf DrainBox DN125 mit Klemmelement und Heizung (10-30W/230V)
HL63H/2Produktübersicht / 11 Dach / senkrecht / BitumenmanschetteDachablauf DrainBox DN125 mit Bitumenmanschette
Abdichtgarnituren
HL84.CUProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Kupferblech 500x500mm
HL84.EProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Stahlblech verzinkt 500x500mm
HL84.HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Bitumenmanschette 500x500mm
Technische Daten
| Material | PP |
| Dimension | DN125 |
| Leistung | 12,2 l/s |
| Gewicht | 3,1 [kg] |
| EAN | 9003076826308 |
| Einbauhöhe | 266-326 mm |
| Aufsatz |
| Einlaufrost | Laubfangkorb d 145mm |
| Belastungsklasse |
| Zulauf |
| Normen |
Karton
| Verp.ME | 1 [Stk.] |
| Gewicht | 4,1 [kg] |
| EAN/Verp. | 9003076826308 |
| Höhe/Breite/Tiefe | 385/385/385 [mm] |
| Volumen | 0,057066625 [m3] |
Einweg-Palette
| Verp.ME | 30 [Stk.] |
| Gewicht | 133 [kg] |
| EAN/Verp. |
| Höhe/Breite/Tiefe | 2100/800/1200 [mm] |
| Volumen | 2,016000000 [m3] |
