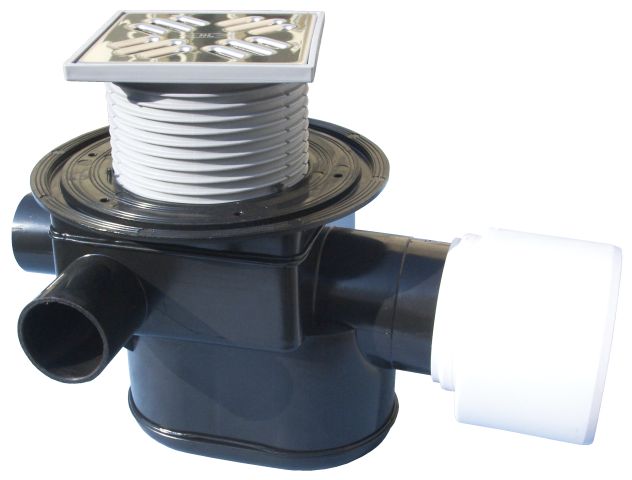

Sifon de pardoseală DN75/110 cu ieşire orizontală cu siguranţă antiretur şi 3 intrări DN40/50, 123x123mm/115x115mm
Sifon de pardoseală cu trei intrări DN40/50, cu ieşire 75/110, cu grătar inox 115x115mm şi cu clapetă antirefulare acţionabilă şi manual

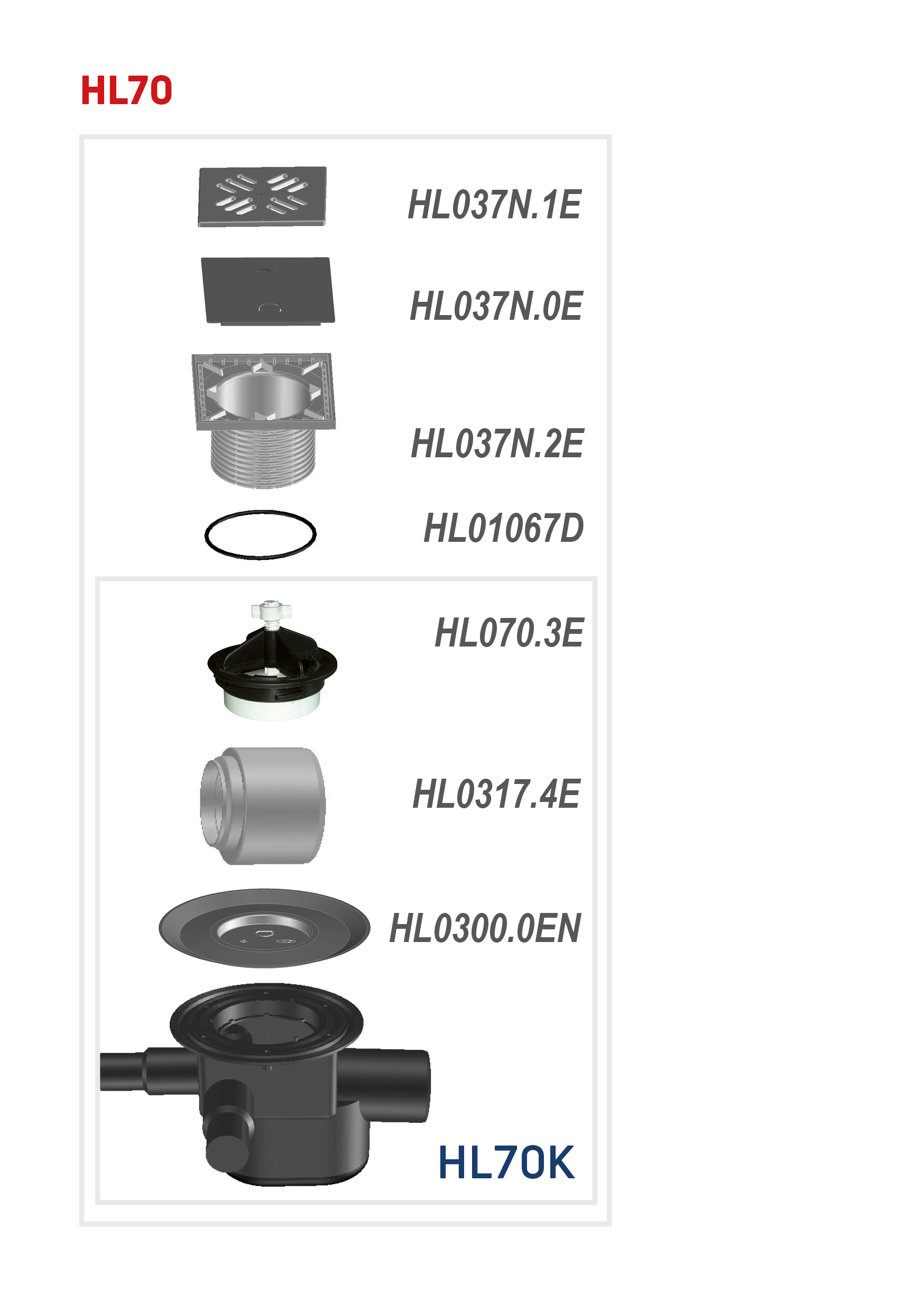

Piesă componentă
HL037N.0E13 Sifoane de pardoseală/Accesorii/Piesă componentă/HL037N.0ERamă pt. capac de protecţie 123x123
HL037N.1E13 Sifoane de pardoseală/Accesorii/Piesă componentă/HL037N.1EGrătar inox 115x115mm
HL037N.2E13 Sifoane de pardoseală/Accesorii/Piesă componentă/HL037N.2ESuport pt. grătar d 110mm/90mm/123x123mm cu inel-O inclus
HL01067D13 Sifoane de pardoseală/Accesorii/Piesă componentă/HL01067DInel-O 92x4mm
HL70K16 Clapete antiretur/Produs/Receptor pt. Pivniţă închizătoare de refulare/HL70/HL70KCorp sifon de pardoseală DN75/110 cu ieşire orizontală cu siguranţă antiretur şi 3 intrări DN40/50
HL0317.4E10 Aerator/Accesorii/Altele/HL0317.4E/HL0317.4EReducţie DN110xDN75
HL070.3E16 Clapete antiretur/Accesorii/Piesă componentă/HL070.3EClapetă de sens complectă
HL070.4E16 Clapete antiretur/Accesorii/Piesă componentă/HL070.4ESurub de curăţare
Accesorii
HL312005 Dușuri fără bariere/Sifon de pardoseală/Accesorii/Capace/HL3120Grătar din inox 115x115mm "Quadra"
HL312105 Dușuri fără bariere/Sifon de pardoseală/Accesorii/Capace/HL3121Grătar din inox 115x115mm "Seine"
HL312205 Dușuri fără bariere/Sifon de pardoseală/Accesorii/Capace/HL3122Grătar inox 115x115 "Loire"
HL312305 Dușuri fără bariere/Sifon de pardoseală/Accesorii/Capace/HL3123Grătar din inox 115x115mm "Orinoko"
HL312405 Dușuri fără bariere/Sifon de pardoseală/Accesorii/Capace/HL3124Grătar din inox 115x115mm "Nil"
HL312505 Dușuri fără bariere/Sifon de pardoseală/Accesorii/Capace/HL3125Grătar din inox 115x115mm "Yukon"
HL312705 Dușuri fără bariere/Sifon de pardoseală/Accesorii/Capace/HL3127Grătar din inox 115x115mm 'Primus Design'
HL61912 Balcoane și terase/Accesorii/Altele/HL619/HL619Element de fixare "FixIT"
HL340N13 Sifoane de pardoseală/Accesorii/Element de înălţare/HL340N/HL340NElement de înălţare 80mm/d 110mm cu inel-O inclus
HL85N12 Balcoane și terase/Accesorii/Element de înălţare/HL85N/HL85NElement de înălţare cu flanşă izolatoare cu inel-O inclus
HL85NH12 Balcoane și terase/Accesorii/Element de înălţare/HL85N/HL85NHElement de înălţare cu inel O inclus, cu manşetă din bitumen
alternative
Date tehnice
| Material | PE |
| Dimensiuni | DN75/DN110 |
| Debit | 1,12 l/sec |
| Greutatea | 1,231 [kg] |
| EAN | 9003076700707 |
| înălţimea de montaj | 187 mm |
| Suport pentru grătar |
| Grătar pentru scurgere | Edelstahl 115 x 115 mm |
| Clasa de sarcină | K3 - 300 kg |
| Intrare | 3 x DN50/40 |
| Normative (standarde) | EN 13564 |
Cutie
| Ambalaj ME | 1 [Buc.] |
| Greutatea | 1,546 [kg] |
| înălţime/lăţime/Adîncime | 210/330/330 [mm] |
| Volum | 0.022869 [m3] |
Paletă de unică folosinţă
| Ambalaj ME | 48 [Buc.] |
| Greutatea | 85 [kg] |
| înălţime/lăţime/Adîncime | 1500/800/1200 [mm] |
| Volum | 1.44 [m3] |
Downloads
HL70_pr
HL70_B
HL70_gr
txt
66.H8 21 Bodenablauf aus ABS mit Aufsatzrahmen 12 - 70 mm/123 x 123 mm, Abgang waagrecht DN75/110, Ablaufleistung 1,12 l/s, Sperrwasserhöhe 50 mm, mit 3 seitlichen Zuläufen (3 Zul.) DN50/40 und Einlaufrost. Im Positionsstichwort sind die Belastungsklasse und die Ausführung des Rostes NIRO 115x115 mm, NIRO 133 mm Durchmesser (133R), Guss 150x150 mm oder verfliesbar angegeben.
A. Bodenablauf ABS DN75/110 1,12 l/s 3 Zul. K3 NIRO 115x115 (Stk)
Z.B. HL Hutterer & Lechner Bodenablauf mit Rückstausicherung und 3 Zulaufmöglichkeiten HL70 oder Gleichwertiges.
