floor drain DN50/75 CeraDrain ball-joint with polymer concrete collar and trap seal, round d 133mm/d 112mm

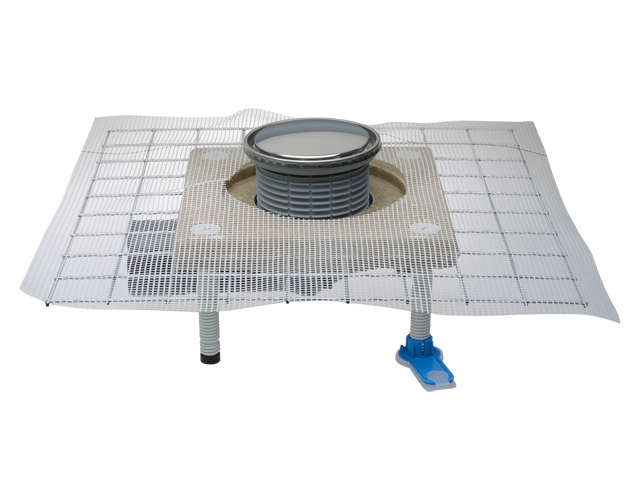

floor drain DN50/75 with ball-joint outlet (for horizontal and vertical use), CeraDrain collar, trap seal, cut-to-size plastic extension 0 - 53 mm with stainless steel frame round d 133 mm and stainless steel plate d 112 mm. Comes with lot cover. CeraDrain - the ultimate solution for 'thin bed' waterproofing. The polymer concrete collar lies flush with the screed and the steel mesh limits differential movement between the screed and the drain. A glass fibre mat, bonded to the top of the collar acts as reinforcement at the critical point between the screed and the collar. Height adjustable levelling legs (sound absorbing) provide millimetre-accurate adjustment.
spare parts
attachment
Alternatives
technical data
| material | PP, PE |
| dimension | DN50/DN75 |
| capacity | 0,50 l/sec |
| weight | 4,291 [kg] |
| EAN | 9003076011766 |
| installation height |
| grate frame |
| grate | Edelstahl d 112 mm |
| load class | K3 - 300 kg |
| inlet |
| standards |
carton
| unit | 1 [pcs.] |
| weight | 5,33 [kg] |
| height/width/depth | 165/480/480 [mm] |
| volume | 0.038016 [m3] |
downloads
HL80_1CR_pr
HL80_1CR_B
HL80_1CR_gr66.H6 02 Bodenablauf aus Polypropylen (PP) mit Dichtflansch und Geruchsverschluss, Sperrwasserhöhe 50 mm, Dichtflansch mit Polymerbetonkragen (Polymerbet.), Abgang aus PE von waagrecht bis senkrecht stufenlos verstellbar (Abg.verstb.) DN50/75,, Ablaufleistung 0,50 l/s, EN 1253, DIN 19535, 19560, temperaturbeständig bis 85°C. Belastungsklasse K3 mit Baustützrahmen und Bauschutz. Im Positionsstichwort ist die Ausführung des Aufsatzrahmens 123x123 mm mit Rost aus NIRO 115x115 mm oder rund,133 mm Durchmesser Rost aus NIRO 112 mm Durchmesser (d 112) angegeben.
B. Bodenablauf PP Abg.verstb.Polymerbet.DN50/75 Rost d 112 K3 (Stk)
Z.B. HL Hutterer & Lechner Bodenablauf mit Polymerbetonkragen HL80.1CR oder Gleichwertiges.
