floor drain DN50/75 ball-joint with bitumen membrane and trap seal, round d 131mm/d 112mm

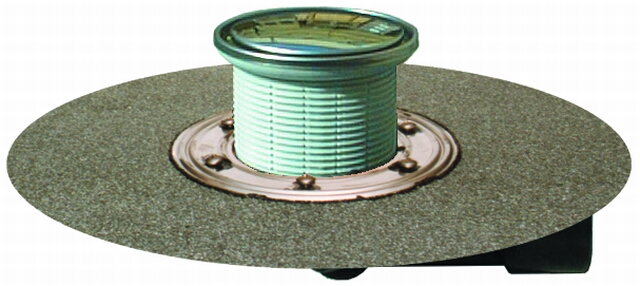

floor drain DN50/75 with ball-joint outlet (for horizontal and vertical use), bitumen membrane d 420 mm for perfect and easy lap-joint waterproofing with bituminous membranes, trap seal, cut-to-size plastic extension 20 - 73 mm with stainless steel frame round d 131 mm and stainless steel plate d 112 mm. Comes with lot cover.
spare parts
attachment
Alternatives
technical data
| material | PP, PE |
| dimension | DN50/DN75 |
| capacity | 0,50 l/sec |
| weight | 1,35 [kg] |
| EAN | 9003076010738 |
| installation height | 103 mm |
| grate frame |
| grate | Edelstahl d 112 mm |
| load class | K3 - 300 kg |
| inlet |
| standards |
carton
| unit | 1 [pcs.] |
| weight | 1,6 [kg] |
| height/width/depth | 145/260/435 [mm] |
| volume | 0.0163995 [m3] |
downloads
HL80HR_pr
HL80HR_B
HL80HR_gr66.H6 03 Bodenablauf aus Polypropylen (PP), mit Dichtflansch und Geruchsverschluss, Sperrwasserhöhe 50 mm, Dichtflansch mit werkseitig aufgeschweißter Bitumenfolie, Abgang aus PE von waagrecht bis senkrecht stufenlos verstellbar (Abg.verstb.) DN50/75, Ablaufleistung 0,50 l/s, EN 1253, DIN 19535, 19560, temperaturbeständig bis 85°C. Belastungsklasse K3 oder L15 mit Baustützrahmen und Bauschutz. Im Positionsstichwort ist die Ausführung des Aufsatzrahmens 123x123 mm mit Rost aus NIRO 115x115 mm, rund,133 mm Durchmesser Rost aus NIRO 112 mm Durchmesser (d 112) oder 150x150 mm Rost aus Guss 137x137 mm angegeben.
B. Bodenablauf PP Abg.verstb.Bitumenfolie DN50/75 d 112 K3 (Stk)
Z.B. HL Hutterer & Lechner Bodenablauf mit Bitumenmanschette HL80.1HR oder Gleichwertiges.
