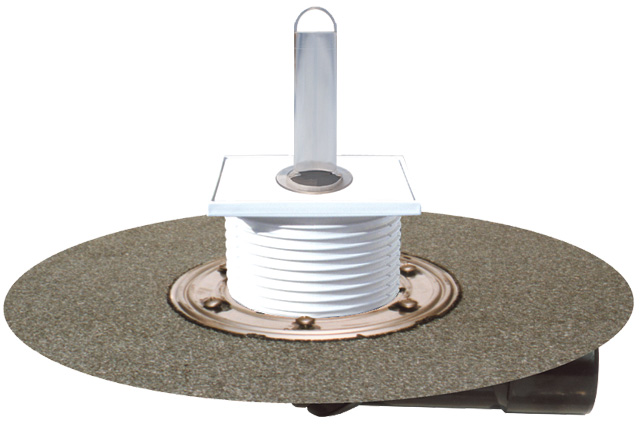

floor drain DN50/75 ball-joint with bitumen membrane, trap seal, coverplate and stand pipe 100mm
floor drain DN50/75 with ball-joint outlet (for horizontal and vertical use), bitumen membrane d 420 mm for perfect and easy lap-joint waterproofing with bituminous membranes, trap seal, cut-to-size plastic grate frame 12 - 73 mm / 100 x 100 mm, coverplate 94 x 94 mm and stand pipe 100 mm. Comes with lot cover.
spare parts
attachment
technical data
| material | PP, PE |
| dimension | DN50/DN75 |
| capacity | 0,50 l/sec |
| weight | 1,25 [kg] |
| EAN | 9003076701827 |
| installation height | 106 mm |
| grate frame |
| grate | Platte 94 x 94 mm Standrohr |
| load class |
| inlet |
| standards |
carton
| unit | 1 [pcs.] |
| weight | 1,51 [kg] |
| height/width/depth | 145/260/435 [mm] |
| volume | 0.0163995 [m3] |
downloads
HL80x2H_pr
HL80x2H_B
HL80x2H_gr66.H6 06 Bodenablauf aus Polypropylen (PP) mit Dichtflansch mit werkseitig aufgeschweißter Bitumenfolie und Geruchsverschluss, Sperrwasserhöhe 30 mm, Abgang aus PE von waagrecht bis senkrecht stufenlos verstellbar (Abg.verstb.) DN50/75, Ablaufleistung 0,50 l/s, DIN 19535, 19560, temperaturbeständig bis 85°C. Aufsatzrahmen 100x100 mm, Ventilplatte 94x94 mm mit Standrohr, Belastungsklasse K3 mit Baustützrahmen und Bauschutz.
A. Bodenablauf PP Abg.verstb.Bitumenfolie DN50/75 Standrohr K3 (Stk)
Z.B. HL Hutterer & Lechner Bodenablauf mit Standrohr HL80.2H oder Gleichwertiges.
