HL570.0-Plan
product link (product category - independent)
Techn. drawing
technical data
main data
packaging data
Downloads
Download PDF

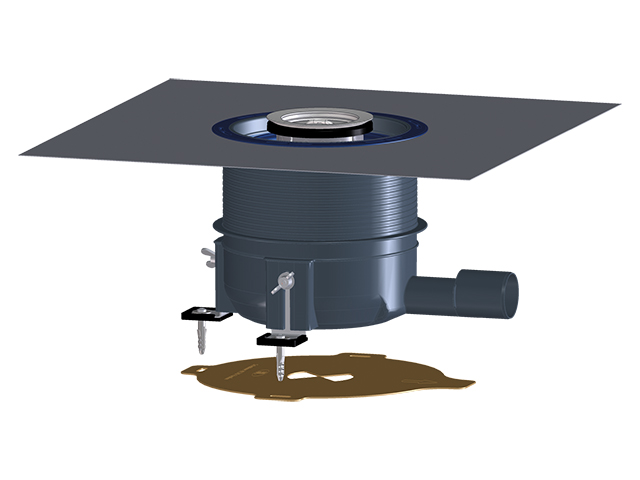

HL570.0-Plan FlexBox Sifonas plokščiam dušo padėklui ertmei 90mm,su hidroizoliacijos komplektu, sifonu be grotelių
main data
technical data
packaging data
Downloads

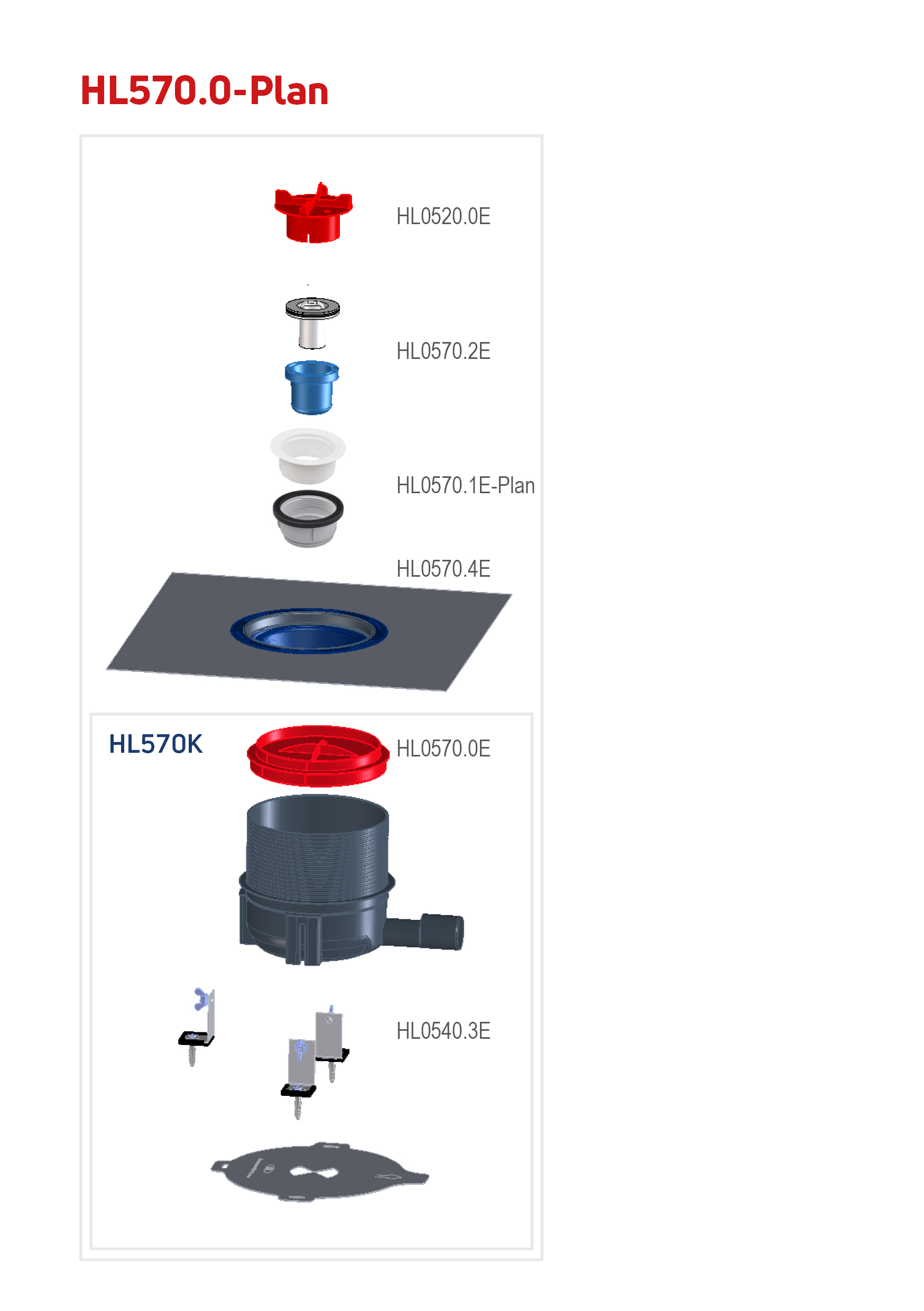

spare parts
HL0570.1E-Plan
Product overview / Sifonai dušo padėklams
Įsukama sifono detalė (Plan) su fiksavimo veržle, tinka HL520 ir HL570
HL0570.7E-Plan
Product overview / Sifonai dušo padėklams
Įsukama dušo padėklo sifono galvutės korpusas , tinka HL520 ir HL570
technical data
material
PP/TPE
dimension
DN40/50
capacity
0,50 l/s
weight
1,299
[kg]
EAN
9003076051823
installation height
(80) 100 - 200mm (250mm)
grate frame
grate
load class
K3 - 300kg
inlet
standards
ÖNORM B 3407
carton
unit
1
[pcs.]
weight
1,534
[kg]
EAN/pack.
9003076051823
height/width/depth
300/300/240
[mm]
volume
0,021600000
[m
3
]
single use pallet
unit
78
[pcs.]
weight
130
[kg]
EAN/pack.
height/width/depth
1900/800/1200
[mm]
volume
1,824000000
[m
3
]
Downloads
Foto Print
HL570_0_pr.tif
max.
WEB
640x480/300dpi
Foto Parts List
150x150/72dpi
Techn. drawing
HL570_0-Plan_1_a.pdf
pdf
CAD
HL570_0-Plan_2_a1.dxf
dxf
Instruction sheet
HL570_Install_PZ.pdf
Brochure
HL570_Prospekt_LT_web.pdf
other
HL570_Kompatibilitaetsliste.pdf
Shower tray compatibility list
