Przegląd produktówzawory zwrotne

wpustu piwnicznego z zaworem zwrotnym

HL70K

product link (product category - independent)


Download PDF

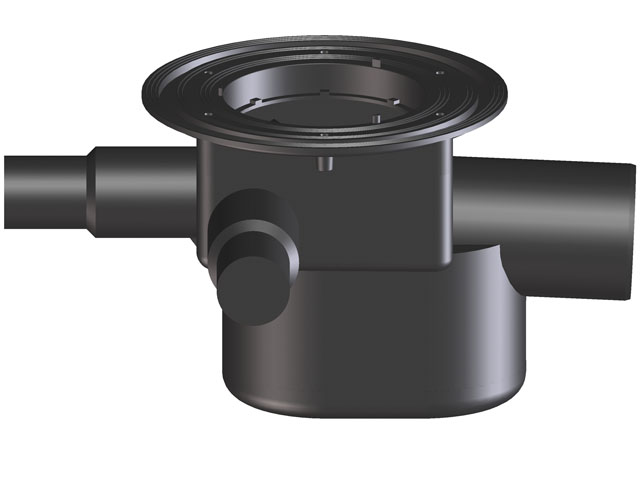

Korpus wpustu pdłogowego DN75/110 z odejściem poziomym, z zaworem zwrotnym, 3 dopływami DN40/50

HL70K

  • dane główne
  • dane techniczne
  • opis opakowania
  • Downloads

części zamienne

 HL0317.4EPrzegląd produktów / wpusty stropowe / AkcesoriaRedukcja DN110xDN75  HL070.3EPrzegląd produktów / zawory zwrotneZamknięcie zwrotne  HL070.4EPrzegląd produktów / zawory zwrotneŚruba rewizyjna

elementy nadbudowy

 HL340NPrzegląd produktów / Zestawy izolacyjne/Nadstawki / elementy nadbudowyPrzedłużka prosta do wpustów serii HL80-510N(Pr), h=80 mm z O-Ring  HL85NPrzegląd produktów / Zestawy izolacyjne/Nadstawki / elementy nadbudowyElement nadbudowy z kołnierzem przyłączeniowym do serii wpustów HL80 - 510  HL85NCPrzegląd produktów / Zestawy izolacyjne/Nadstawki / elementy nadbudowyElement nadbudowy d 110mm "CeraDrain" z kołnierzem polimerobetonowym  HL85NHPrzegląd produktów / Zestawy izolacyjne/Nadstawki / elementy nadbudowyElement nadbudowy z kołnierzem bitumicznym do serii wpustów HL80 - 510

zestawy uszczelniające

 HL83Przegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z pierścieniem ze stali szlachetnej 196 x 114 mm i śrubami z folią EPDM 400x400mm  HL83.0Przegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z pierścieniem ze stali szlachetnej 196 x 114 mm i śrubami  HL83.HPrzegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z pierścieniem ze stali szlachetnej 196 x 114 mm i śrubami, z kołnierzem bitumicznym d 400mm  HL83.MPrzegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny ze specjalną folią elastyczną do połączenia z "folią w płynie" dla wpustów serii HL80-510N(Pr)  HL83.PPrzegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z kołnierzem PVC d 287 mm

stosować z

 HL70Przegląd produktów / zawory zwrotne / wpustu piwnicznego z zaworem zwrotnymWpust podłogowy DN75/110 poziomy z zaworem zwrotnym, 3 dopływami DN40/50, nasadą 123 x 123 mm z rusztem nierdzewnym K-3 (300 kg)  HL70GPrzegląd produktów / zawory zwrotne / wpustu piwnicznego z zaworem zwrotnymWpust podłogowy DN75/110 poziomy z zaworem zwrotnym, 3 dopływami DN40/50, nasadą żeliwną 150 x 150 mm kl. L15 (1,5 t)

dane techniczne

materiałPE
średnicaDN75/110
przepustowość1,12 l/s
waga0,726
[kg]
EAN9003076011995
wysokosć zabudowy173 mm
nasada
kratka ściekowa
klasa obciążenia
dopływ3 x DN50/40
normy

karton

opakwanie ME1
[ilość]
waga1,04
[kg]
EAN/opakowanie9003076011995
wysokość/szerokość/głębokość210/330/330
[mm]
objętość0,022869000
[m3]

Downloads

PRINT
HL70K_pr.tif
max.
WEB
640x480/300dpi
PARTS LIST
150x150/72dpi
Rysunek techniczny
HL70K_a.pdf
pdf
CAD
HL70K_2_a.dxf
dxf
przykład zabudowy
HL70K_PZ.pdf
pdf
