Przegląd produktówwpusty dachoweskrętny

kołnierz uszczelniający

HL80.3

product link (product category - independent)


Download PDF

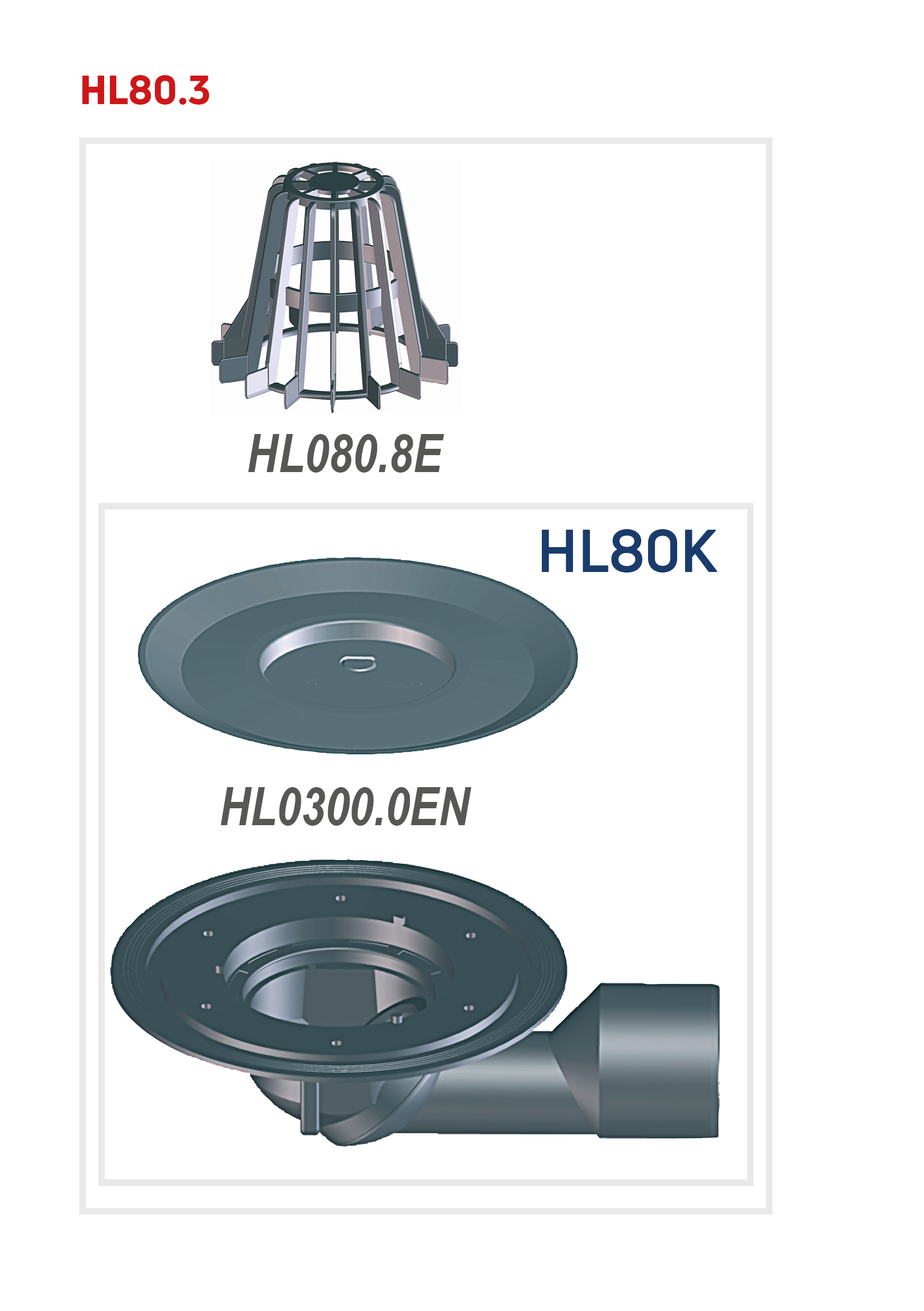

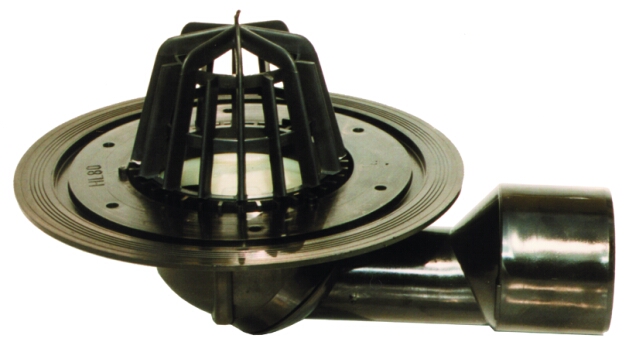

Wpust dachowy DN50/75 nastawny mimośrodowo z kołnierzem uszczelniającym i koszem na liście

HL80.3

  • dane główne
  • dane techniczne
  • opis opakowania
  • Downloads

części zamienne

 HL080.8EPrzegląd produktów / wpusty dachowe / AkcesoriaKosz na liście d110mm

części wymienne

 HL80.3HPrzegląd produktów / wpusty dachowe / pionowe / kołnierz bitumicznyWpust dachowy DN50/75 nastawny mimośrodowo z kołnierzem bitumicznym i koszem na liście

elementy nadbudowy

 HL340NPrzegląd produktów / Zestawy izolacyjne/Nadstawki / elementy nadbudowyPrzedłużka prosta do wpustów serii HL80-510N(Pr), h=80 mm z O-Ring  HL85NPrzegląd produktów / Zestawy izolacyjne/Nadstawki / elementy nadbudowyElement nadbudowy z kołnierzem przyłączeniowym do serii wpustów HL80 - 510  HL85NHPrzegląd produktów / Zestawy izolacyjne/Nadstawki / elementy nadbudowyElement nadbudowy z kołnierzem bitumicznym do serii wpustów HL80 - 510

zestawy uszczelniające

 HL83Przegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z pierścieniem ze stali szlachetnej 196 x 114 mm i śrubami z folią EPDM 400x400mm  HL83.0Przegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z pierścieniem ze stali szlachetnej 196 x 114 mm i śrubami  HL83.HPrzegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z pierścieniem ze stali szlachetnej 196 x 114 mm i śrubami, z kołnierzem bitumicznym d 400mm  HL83.MPrzegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny ze specjalną folią elastyczną do połączenia z "folią w płynie" dla wpustów serii HL80-510N(Pr)  HL83.PPrzegląd produktów / Zestawy izolacyjne/Nadstawki / zestawy uszczelniająceZestaw izolacyjny z kołnierzem PVC d 287 mm

dane techniczne

materiałPP/PE
średnicaDN50/75
przepustowość1,0 l/s
waga0,37
[kg]
EAN9003076908035
wysokosć zabudowy91 mm
nasada
kratka ściekowaLaubfangkorb d 110 mm
klasa obciążenia
dopływ
normy

karton

opakwanie ME1
[ilość]
waga0,56
[kg]
EAN/opakowanie9003076908035
wysokość/szerokość/głębokość155/225/295
[mm]
objętość0,010288125
[m3]

Downloads

PRINT
HL80x3_pr.tif
max.
WEB
640x480/300dpi
PARTS LIST
150x150/72dpi
Rysunek techniczny
HL80_3_b.pdf
pdf
CAD
HL80_3_2_b.dxf
dxf
przykład zabudowy
HL80_3_PZ.pdf
pdf
