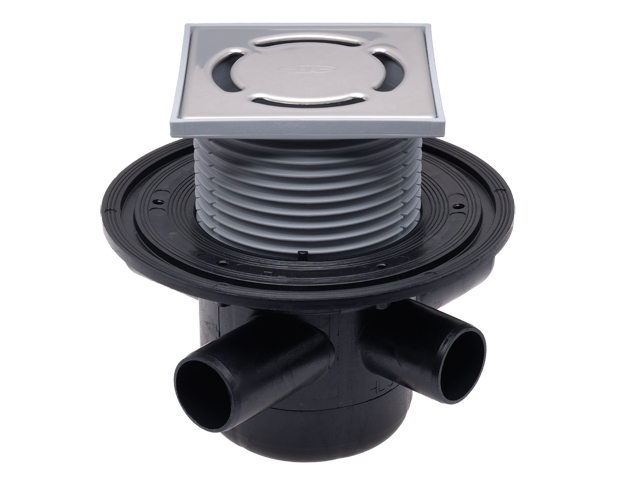

floor drain DN50 horizontal with 3 inlets DN40, 123x123mm/115x115mm
floor drain DN50 horizontal with flange, trap seal with non-return valve, 3 inlets DN40, cut-to-size grate frame 12 - 70 mm / 123 x 123 mm and stainless steel grate 115 x 115 mm. Comes with lot cover.

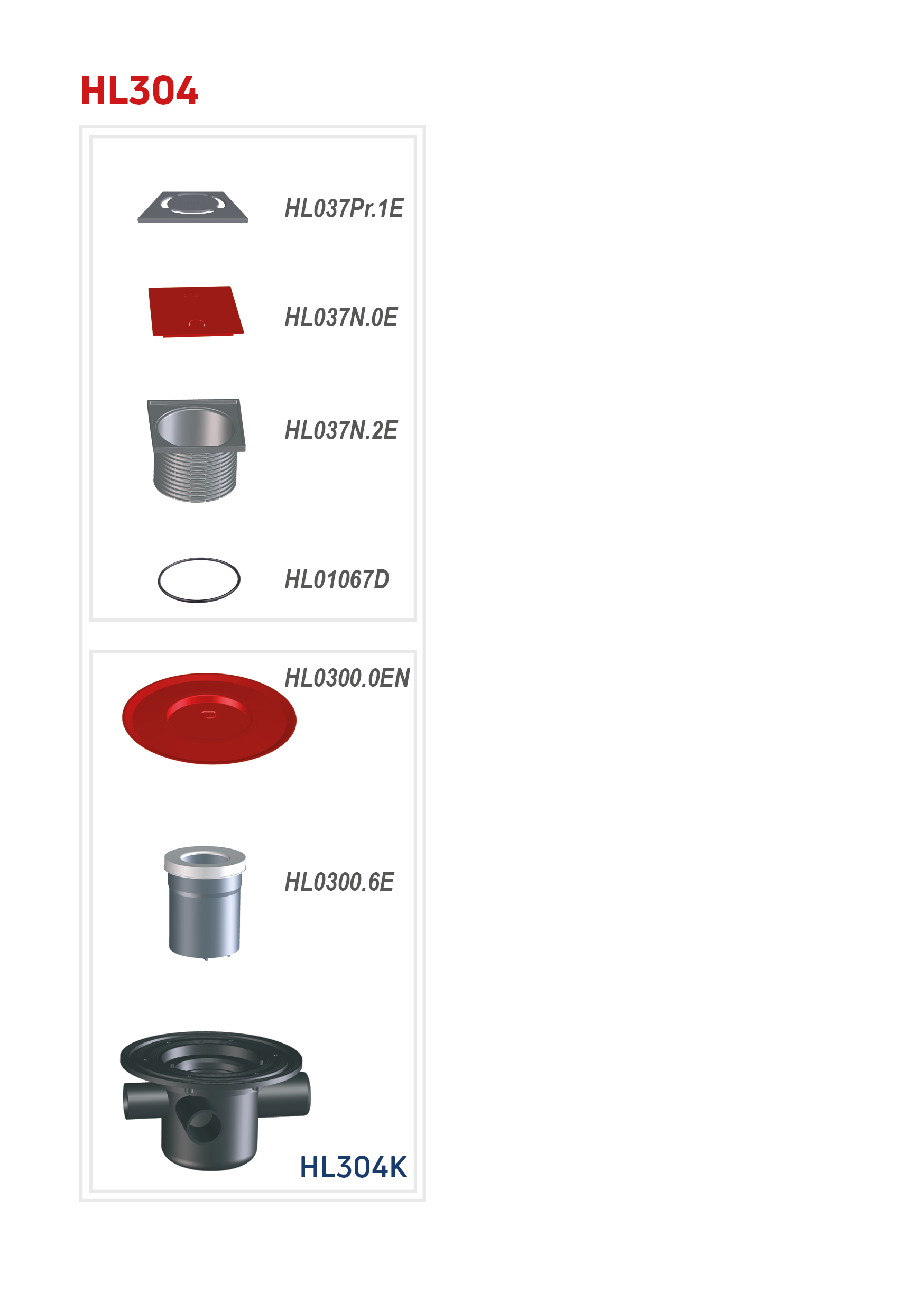

spare parts
attachment
technical data
| material | PE |
| dimension | DN50 |
| capacity | 0,50 l/sec |
| weight | 0,817 [kg] |
| EAN | 9003076703043 |
| installation height | 136 mm |
| grate frame |
| grate | Edelstahl 115 x 115 mm |
| load class | K3 - 300 kg |
| inlet | 3 x DN40 |
| standards |
carton
| unit | 1 [pcs.] |
| weight | 1 [kg] |
| height/width/depth | 155/225/295 [mm] |
| volume | 0.010288125 [m3] |
single use pallet
| unit | 143 [pcs.] |
| weight | 153 [kg] |
| height/width/depth | 1950/800/1200 [mm] |
| volume | 1.872 [m3] |
downloads
HL304_B
HL304_gr66.H6 10 Bodenablauf aus Polypropylen (PP) mit Dichtflansch und Geruchsverschluss mit Rückflussstop, Sperrwasserhöhe 50 mm, 3 seitliche Zuläufe (3 Zul.) DN40, Abgang aus PE (Abg.PE) DN50/75, Ablaufleistung 0,50 l/s, EN 1253, DIN 19535, 19560, temperaturbeständig bis 85°C. Aufsatzrahmen 123x123 mm, Rost aus NIRO 115x115 mm oder verfliesbar, Belastungsklasse K3 mit Baustützrahmen und Bauschutz.
A. Bodenablauf PP 3 Zul.DN40 Abg.PE DN50 Rost NIRO K3 (Stk)
Z.B. HL Hutterer & Lechner Bodenablauf mit 3 seitlichen Zulaufmöglichkeiten HL304 oder Gleichwertiges.
