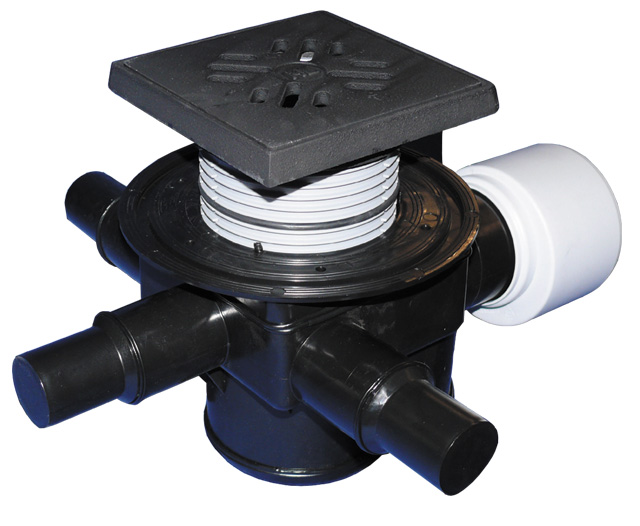

Wpust podłogowy DN75/110 poziomy z zaworem zwrotnym, 3 dopływami DN40/50, nasadą żeliwną 150 x 150 mm kl. L15 (1,5 t)
Wpust podłogowy DN75/110z odejściem poziomym, z zaworem zwrotnym, 3 dopływami DN40/50, nasadą z tworzywa sztucznego, ramą 150 x 150 mmi kratką ściekową z żeliwa 137x 137 mmmm
części zamienne
HL39G13 Wpusty stropowe/Akcesoria/Nasady/HL39/HL39GNasada żeliwna bez syfonu w kl. L15 (1,5 t) z króćcem PP do wpustów
HL01067D13 Wpusty stropowe/Akcesoria/Części zamienne/HL01067DO-Ring 92x4mm
HL037G.1E13 Wpusty stropowe/Akcesoria/Części zamienne/HL037G.1EKratka ściekowa z żeliwa 137x137mm
HL037G.2E13 Wpusty stropowe/Akcesoria/Części zamienne/HL037G.2ENasada d 110 mm, rama z żeliwa 150x150mm
HL70K16 Zawory zwrotne/Produkty/wpustu piwnicznego z zaworem zwrotnym/HL70/HL70KKorpus wpustu pdłogowego DN75/110 z odejściem poziomym, z zaworem zwrotnym, 3 dopływami DN40/50
HL0317.4E10 Napowietrzacze/Akcesoria/Pozostałe/HL0317.4E/HL0317.4ERedukcja DN110xDN75
HL070.3E16 Zawory zwrotne/Akcesoria/Części zamienne/HL070.3EZamknięcie zwrotne
HL070.4E16 Zawory zwrotne/Akcesoria/Części zamienne/HL070.4EŚruba rewizyjna
akcesoria
HL18012 Wpusty balkonowe i tarasowe/Akcesoria/Elementy odwadniające/HL180/HL180Pierścień odwadniający d 110mm
HL61912 Wpusty balkonowe i tarasowe/Akcesoria/Pozostałe/HL619/HL619Zestaw mocujacy "FixIT" dla ustalenia położenia nadbudowy czy ramy nasadowej HL-wpustów stropowych czy parkingowych
HL340N13 Wpusty stropowe/Akcesoria/Elementy nadbudowy/HL340N/HL340NPrzedłużka prosta do wpustów serii HL80-510N(Pr), h=80 mm z O-Ring
HL85N12 Wpusty balkonowe i tarasowe/Akcesoria/Elementy nadbudowy/HL85N/HL85NElement nadbudowy z kołnierzem przyłączeniowym do serii wpustów HL80 - 510
HL85NH12 Wpusty balkonowe i tarasowe/Akcesoria/Elementy nadbudowy/HL85N/HL85NHElement nadbudowy z kołnierzem bitumicznym do serii wpustów HL80 - 510
dane techniczne
| materiał | PE |
| średnica | DN75/DN110 |
| przepustowość | 1,12 l/sec |
| waga | 2,892 [kg] |
| EAN | 9003076001941 |
| wysokosć zabudowy | 187 mm |
| nasada |
| kratka ściekowa | GG 137 x 137 mm |
| klasa obciążenia | L15 - 1,5 t |
| dopływ | 3 DN50/40 |
| normy |
karton
| opakwanie ME | 1 [ilość] |
| waga | 3,21 [kg] |
| wysokość/szerokość/głębokość | 210/330/330 [mm] |
| objętość | 0.022869 [m3] |
Downloads
HL70G_pr
HL70G_B
HL70G_gr
txt
66.H8 21 Bodenablauf aus ABS mit Aufsatzrahmen 12 - 70 mm/123 x 123 mm, Abgang waagrecht DN75/110, Ablaufleistung 1,12 l/s, Sperrwasserhöhe 50 mm, mit 3 seitlichen Zuläufen (3 Zul.) DN50/40 und Einlaufrost. Im Positionsstichwort sind die Belastungsklasse und die Ausführung des Rostes NIRO 115x115 mm, NIRO 133 mm Durchmesser (133R), Guss 150x150 mm oder verfliesbar angegeben.
C. Bodenablauf ABS DN75/110 1,12 l/s 3 Zul.L15 Guss 150x150 (Stk)
Z.B. HL Hutterer & Lechner Bodenablauf mit Rückstausicherung und 3 Zulaufmöglichkeiten HL70G oder Gleichwertiges.
