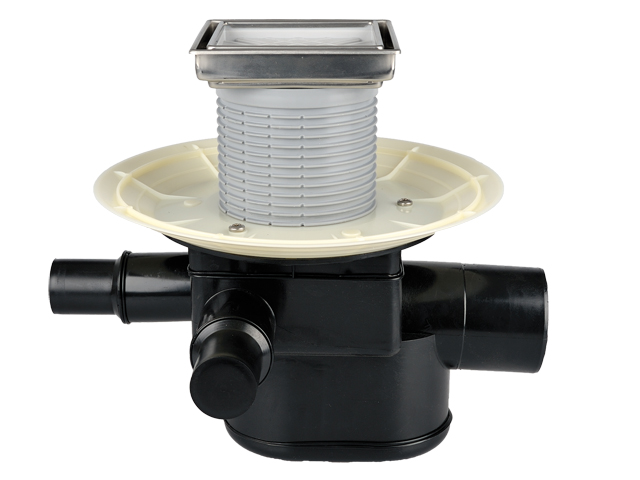

Yer süzgeci DN75/110 yatay, taşma önleyicili, 3 yan girişli DN40/50 ve fayanslanabilir 132x132mm/112x112mm süzgeç başlıklı
Yer süzgeci DN75/110 yatay, koku fermatürlü, taşma önleyicili (otomatik çalışan ve mekanik olarak tespit edilebilen), temizleme kapaklı ve 3 yan girişli DN40/50. 10 - 80 mm kısaltılabilir, koruyucu kapaklı ve fayanslanabilir 132 x 132 mm / 112 x 112 mm, paslanmaz çelik çerçeveli, süzgeç başlıklı. Yapı koruması kutunun içine dahildir.
Içerik
Ilave edilebilir parçalar
Teknik Bilgiler
| Malzeme | PE |
| Ölçü | DN75/DN110 |
| Randıman | 1,0 l/sec |
| Ağırlık | 1,28 [kg] |
| EAN | 9003076034291 |
| Montaj yüksekliği | 205 mm |
| Gövde |
| Izgara | 112 x 112 mm |
| Yük Kapasitesi | K3 - 300 kg |
| Giriş | 3 x DN50/40 |
| Standartlar |
Kutu
| Pkt.ME | 1 [Adt.] |
| Ağırlık | 1,594 [kg] |
| Yükseklik/Genişlik/Derinlik | 210/330/330 [mm] |
| Hacim | 0.022869 [m3] |
Downloads
HL70_3020_pr
HL70_3020_B
HL70_3020_gr66.H8 21 Bodenablauf aus ABS mit Aufsatzrahmen 12 - 70 mm/123 x 123 mm, Abgang waagrecht DN75/110, Ablaufleistung 1,12 l/s, Sperrwasserhöhe 50 mm, mit 3 seitlichen Zuläufen (3 Zul.) DN50/40 und Einlaufrost. Im Positionsstichwort sind die Belastungsklasse und die Ausführung des Rostes NIRO 115x115 mm, NIRO 133 mm Durchmesser (133R), Guss 150x150 mm oder verfliesbar angegeben.
D. Bodenablauf ABS DN75/110 1,12 l/s 3 Zul. K3 verfliesbar (Stk)
Z.B. HL Hutterer & Lechner Bodenablauf mit Rückstausicherung und 3 Zulaufmöglichkeiten, verfliesbar HL70-3020 oder Gleichwertiges.
