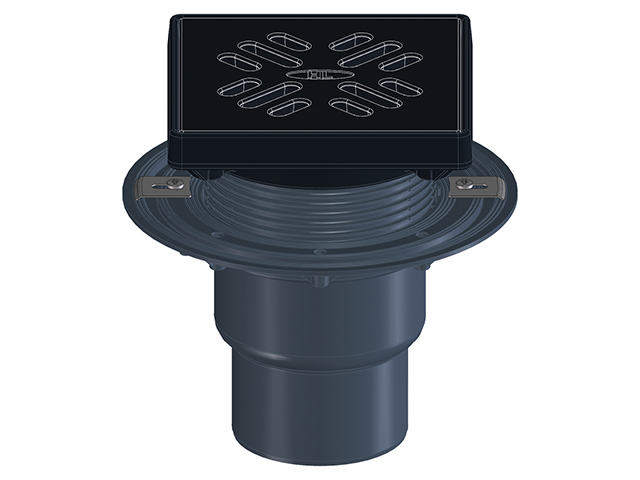

Ablauf DN75/110 senkrecht mit frostsicherer Geruchsklappe, Gussrahmen 190x190mm, Guss-Einlaufrost 175x175mm
HL3100TG Ablauf DN75/110 senkrecht mit Dichtflansch, frost- und austrocknungssicherem Geruchssperreinsatz, ablängbarem Aufsatzrahmen 45-80mm, Gussrahmen 190x190mm und Guss-Einlaufrost 175x175mm. Bauschutz und Befestigungslaschen im Lieferumfang enthalten.

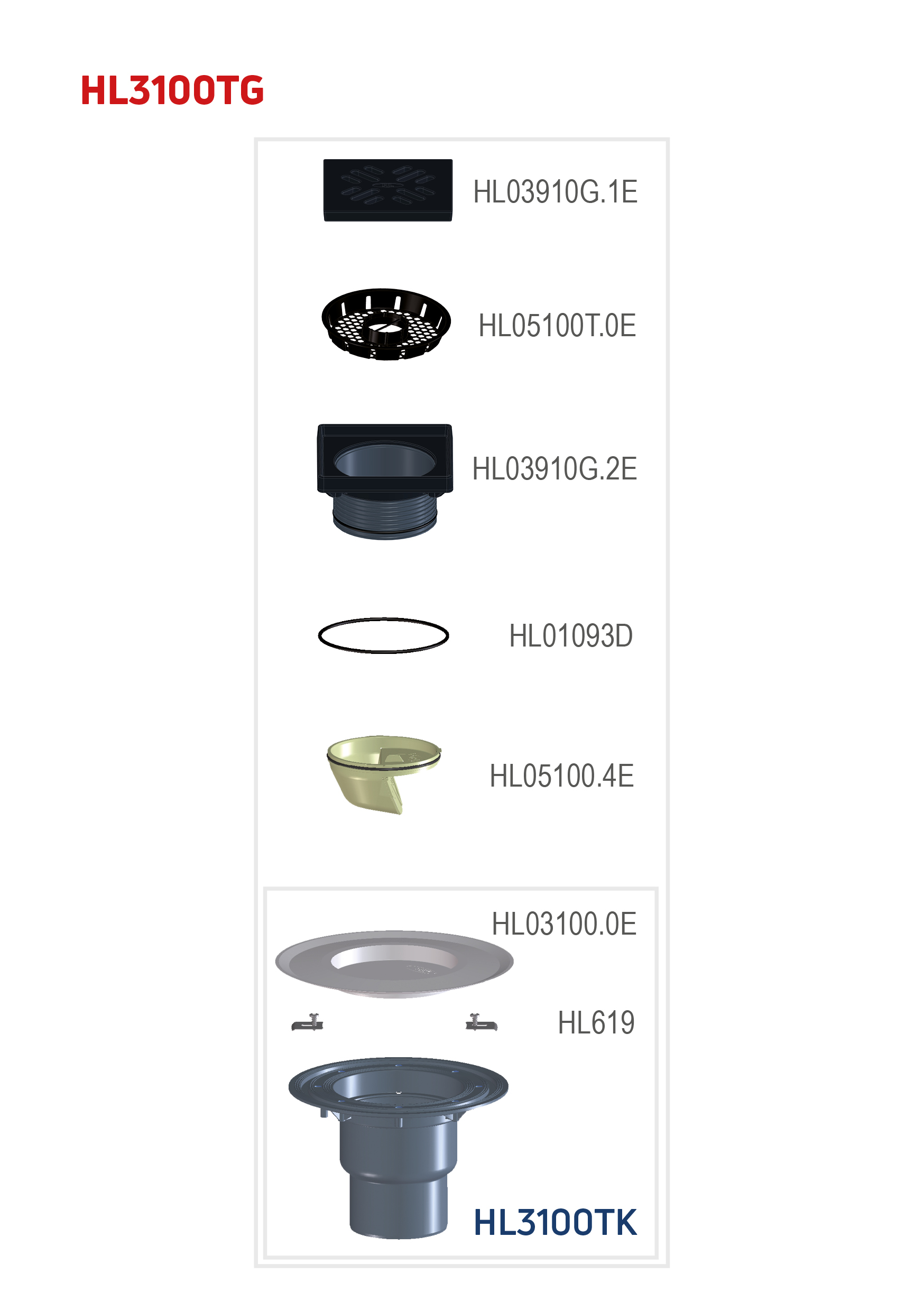

Ersatzteile
HL03100.0EProduktübersicht / 13 BodenBauschutz
HL05100.4EProduktübersicht / 12 Balkon und TerrasseKlappeneinsatz komplett
HL05100T.0EProduktübersicht / 12 Balkon und Terrasse / ZusatzteileSandfang zu HL3100T/HL5100T - Serie
HL3100TKProduktübersicht / 12 Balkon und Terrasse / senkrecht / DichtflanschBalkon- und Terrassenablaufkörper DN75/110 senkrecht
HL03100.0EProduktübersicht / 13 BodenBauschutz
HL619Produktübersicht / 12 Balkon und Terrasse / ZusatzteileBefestigungslaschen "FixIT" für HL-Aufsätze
HL3910GProduktübersicht / 13 Boden / ZusatzteileAufsatz d 146mm, Gussrahmen 190x190mm, Guss-Einlaufrost 175x175mm
HL01093DProduktübersicht / 13 BodenO-Ring 125x4mm
HL03910G.1EProduktübersicht / 13 BodenGuss-Einlaufrost 175x175mm
HL03910G.2EProduktübersicht / 13 BodenAufsatzrahmen d 146mm, Gussrahmen 190x190mm
HL01093DProduktübersicht / 13 BodenO-Ring 125x4mm
HL619Produktübersicht / 12 Balkon und Terrasse / ZusatzteileBefestigungslaschen "FixIT" für HL-Aufsätze
Zubehör
HL05100.7EProduktübersicht / 13 BodenGeruchsverschlusseinsatz komplett
HL150Produktübersicht / 12 Balkon und Terrasse / ZusatzteileEntwässerungsring passend zu den Balkonablauf-Serien HL3100T und HL5100T
HL151Produktübersicht / 12 Balkon und Terrasse / ZusatzteileKiesfang passend zu den Balkonablauf-Serien HL3100T und HL5100T
HL153Produktübersicht / 12 Balkon und Terrasse / ZusatzteileWärmedämmung passend zur Balkonablauf-Serie HL3100T
HL156Produktübersicht / 12 Balkon und Terrasse / ZusatzteileHeiz-Set inkl. Wärmedämmung zur HL3100T-Balkonablauf-Serie
HL2100Produktübersicht / 13 Boden / ZusatzteileGeruchsverschluss Primus zu HL3100 und HL5100
Alternativteile
HL3100THGProduktübersicht / 12 Balkon und Terrasse / senkrecht / DichtflanschAblauf DN75/110 senkrecht mit Bitumenmanschette und frostsicherer Geruchsklappe, Gussrahmen 190x190mm, Guss-Einlaufrost 175x175mm
HL5100TGProduktübersicht / 12 Balkon und Terrasse / waagrecht / DichtflanschAblauf DN75 waagrecht mit frostsicherer Geruchsklappe, Gussrahmen 190x190mm, Guss-Einlaufrost 175x175mm
HL5100THGProduktübersicht / 12 Balkon und Terrasse / waagrecht / BitumenmanschetteAblauf DN75 waagrecht mit Bitumenmanschette und frostsicherer Geruchsklappe, Gussrahmen 190x190mm, Guss-Einlaufrost 175x175mm
Aufstockelemente
HL3400Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement d 146mm / 200mm inkl. O-Ring
HL8500Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement 200mm/ d 146mm mit Dichtflansch
HL8500HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement mit Bitumenmanschette inkl. O-Ring zu HL3100T und HL5100T
Abdichtgarnituren
HL8300Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit EPDM-Folie 500x500mm
HL8300.0Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Klemmelement Edelstahl
HL8300.HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Bitumenmanschette 500x500mm
HL8300.MProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit vlieskaschierter Folie
HL8300.PProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Dichtflansch PVC d 350mm
HL8300.PPProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Dichtflansch PP d 350mm
Technische Daten
| Material | PP,GG |
| Dimension | DN 75/110 |
| Leistung | DN75: 2,55l/s, DN110: 2,2l/s |
| Gewicht | 5,926 [kg] |
| EAN | 9003076048755 |
| Einbauhöhe | 163 (208 - 243mm) |
| Aufsatz | 45-80mm/190x190mm Guss |
| Einlaufrost | 175x175mm Guss |
| Belastungsklasse | B - 12,5t |
| Zulauf |
| Normen | EN1253 |
Karton
| Verp.ME | 1 [Stk.] |
| Gewicht | 6,22 [kg] |
| EAN/Verp. | 9003076048755 |
| Höhe/Breite/Tiefe | 175/292/392 [mm] |
| Volumen | 0,020031200 [m3] |
