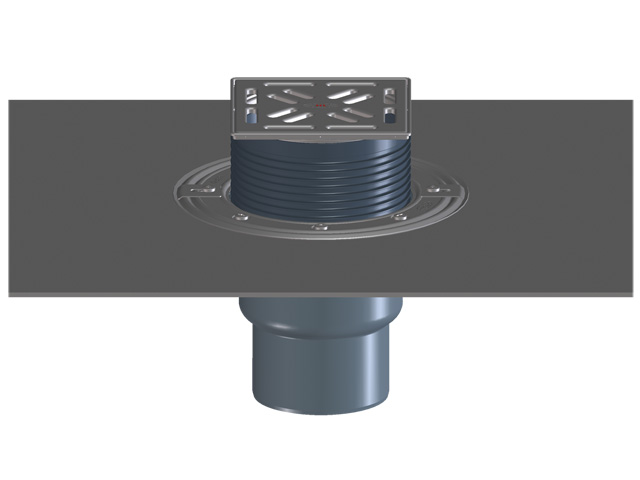

Balkon- und Terrassenablauf DN75/110 senkrecht mit Bitumenmanschette und frostsicherer Geruchsklappe, 145x145mm / 138x138mm
HL3100TH Balkon- und Terrassenablauf DN75/110 senkrecht mit werksseitig angebrachter Bitumenmanschette als ideale Verbindung zu bituminösen Abdichtungen, frost- und austrocknungssicherem Geruchssperreinsatz, ablängbarem Aufsatzrahmen 12-75mm / 145x145mm und Einlaufrost Edelstahl 138x138mm sowie Baustützrahmen. Bauschutz und Befestigungslaschen im Lieferumfang enthalten.

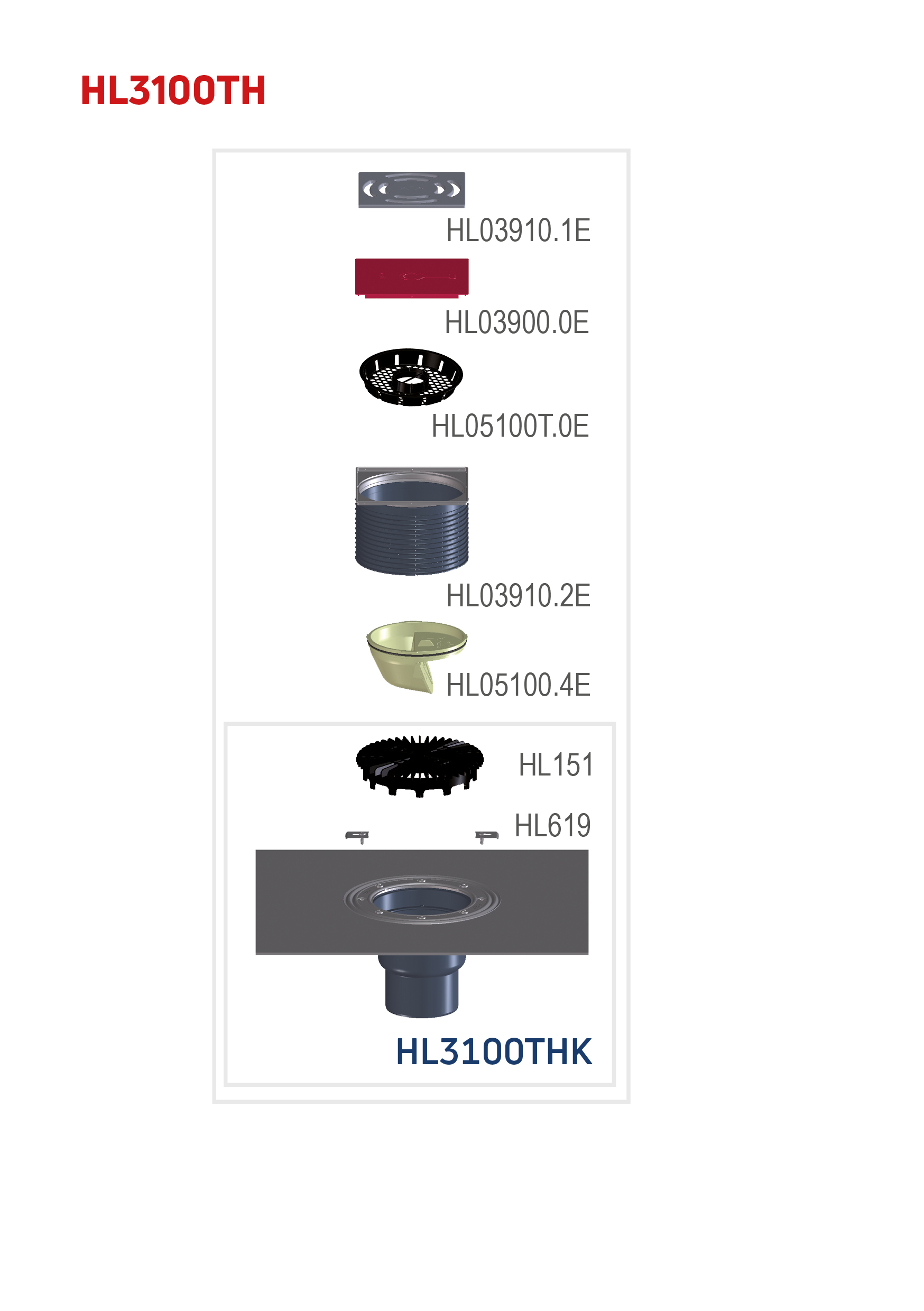

Ersatzteile
HL05100.4EProduktübersicht / 12 Balkon und TerrasseKlappeneinsatz komplett
HL05100T.0EProduktübersicht / 12 Balkon und Terrasse / ZusatzteileSandfang zu HL3100T/HL5100T - Serie
HL3100THKProduktübersicht / 12 Balkon und Terrasse / senkrecht / DichtflanschBalkon- und Terrassenablaufkörper DN75 senkrecht mit Bitumenmanschette
HL151Produktübersicht / 12 Balkon und Terrasse / ZusatzteileKiesfang passend zu den Balkonablauf-Serien HL3100T und HL5100T
HL619Produktübersicht / 12 Balkon und Terrasse / ZusatzteileBefestigungslaschen "FixIT" für HL-Aufsätze
HL3910Produktübersicht / 13 Boden / ZusatzteileAufsatz d 146mm, Edelstahlrahmen 145x145mm Klick-Klack / Edelstahlrost 138x138mm
HL03910.1EProduktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 138x138mm
HL03910.2EProduktübersicht / 13 BodenAufsatzrahmen d 146mm / Edelstahlrahmen 145x145mm inkl. O- Ring, System Klick-Klack
HL01093DProduktübersicht / 13 BodenO-Ring 125x4mm
HL03900.0EProduktübersicht / 13 BodenBaustützrahmen 145x145mm
Zubehör
HL150Produktübersicht / 12 Balkon und Terrasse / ZusatzteileEntwässerungsring passend zu den Balkonablauf-Serien HL3100T und HL5100T
HL151Produktübersicht / 12 Balkon und Terrasse / ZusatzteileKiesfang passend zu den Balkonablauf-Serien HL3100T und HL5100T
HL153Produktübersicht / 12 Balkon und Terrasse / ZusatzteileWärmedämmung passend zur Balkonablauf-Serie HL3100T
HL154Produktübersicht / 12 Balkon und Terrasse / ZusatzteileHeizband 40W/m/230V passend zu den Balkonablauf-Serien HL3100T und HL5100T.
HL3911Produktübersicht / 13 Boden / ZusatzteileAufsatz d 146mm, Edelstahlrahmen (V4A) 145x145mm / Edelstahlrost 138x138mm verschraubbar
HL03911.4EProduktübersicht / 13 Boden / ZusatzteileSicherheitssenkkopfschrauben M6x8 (2 Stk.)
HL05100.7EProduktübersicht / 13 BodenGeruchsverschlusseinsatz komplett
HL2100Produktübersicht / 13 Boden / ZusatzteileGeruchsverschluss Primus zu HL3100 und HL5100
Alternativteile
Aufstockelemente
HL3400Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement d 146mm / 200mm inkl. O-Ring
HL8500Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement 200mm/ d 146mm mit Dichtflansch
HL8500HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement mit Bitumenmanschette inkl. O-Ring zu HL3100T und HL5100T
Abdichtgarnituren
HL8300Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit EPDM-Folie 500x500mm
HL8300.0Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Klemmelement Edelstahl
HL8300.HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Bitumenmanschette 500x500mm
HL8300.MProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit vlieskaschierter Folie
HL8300.PProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Dichtflansch PVC d 350mm
HL8300.PPProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Dichtflansch PP d 350mm
Technische Daten
| Material | PP, Edelstahl, Bitumen |
| Dimension | DN75/110 |
| Leistung | DN75=2,25 l/s; DN110=2 l/s |
| Gewicht | 2,29 [kg] |
| EAN | 9003076034666 |
| Einbauhöhe |
| Aufsatz | 12-75mm / 145x145mm |
| Einlaufrost | Edelstahl 138x138mm |
| Belastungsklasse | K3 - 300kg |
| Zulauf |
| Normen | EN1253 |
Karton
| Verp.ME | 1 [Stk.] |
| Gewicht | 2,749 [kg] |
| EAN/Verp. | 9003076034666 |
| Höhe/Breite/Tiefe | 249/392/392 [mm] |
| Volumen | 0,038262336 [m3] |
Einweg-Palette
| Verp.ME | 36 [Stk.] |
| Gewicht | 109 [kg] |
| EAN/Verp. |
| Höhe/Breite/Tiefe | 1700/800/1200 [mm] |
| Volumen | 1,632000000 [m3] |
