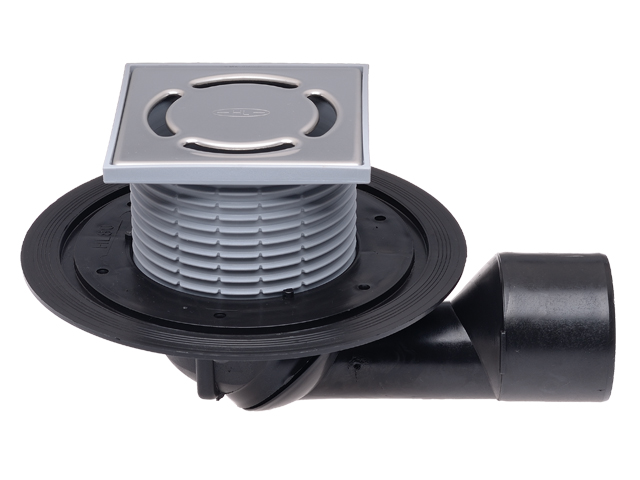

Balkon- und Terrassenablauf DN50/75 drehbar mit frostsicherer Geruchsklappe, 123x123/115x115mm
HL80 Balkon- und Terrassenablauf DN50/75 mit Dichtflansch, von waagrecht bis senkrecht stufenlos drehbarem Abgang, frost- und austrocknungssicherem Geruchssperreinsatz, ablängbarem Aufsatzrahmen 12 - 70 mm / 123 x 123 mm und Einlaufrost Edelstahl 115 x 115 mm sowie Baustützrahmen. Bauschutz im Lieferumfang enthalten.

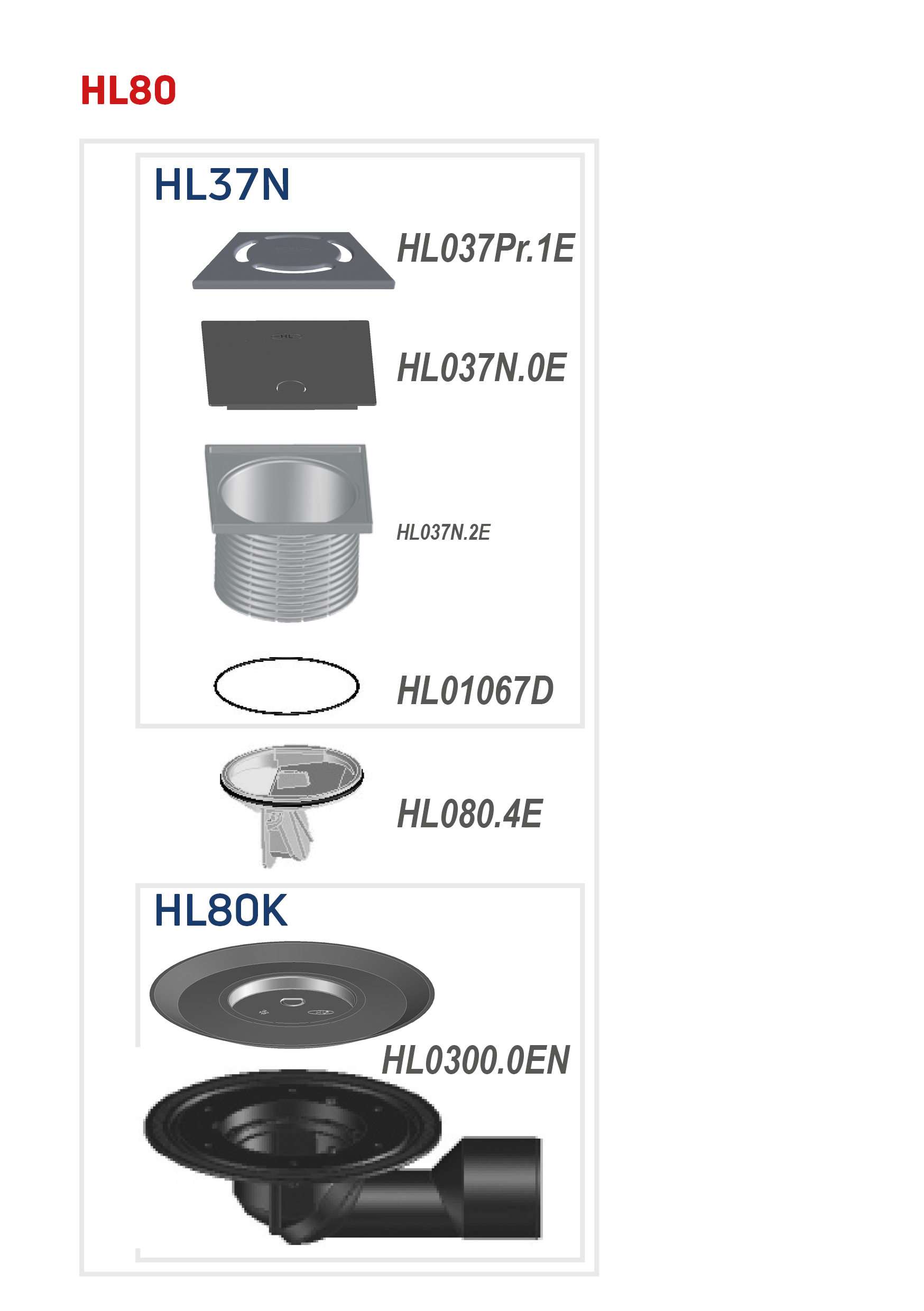

Ersatzteile
HL080.4EProduktübersicht / 12 Balkon und Terrasse / ZusatzteileKlappeneinsatz komplett
HL37NProduktübersicht / 13 Boden / ZusatzteileAufsatz d 110mm, Kunststoffrahmen 123x123mm / Edelstahlrost 115x115mm , Baustützrahmen
HL037N.2EProduktübersicht / 13 BodenAufsatzrahmen d 110mm / 90mm / 123x123mm inkl. O-Ring und Bauschutz
HL01067DProduktübersicht / 13 BodenO-Ring 92x4mm
HL037N.0EProduktübersicht / 13 BodenBaustützrahmen 123x123mm
HL037Pr.1EProduktübersicht / 13 BodenEinlaufrost Primus 115x115mm Edelstahl
HL80KProduktübersicht / 13 Boden / senkrecht / DichtflanschBoden- bzw. Balkon- und Terrassenablaufkörper DN50/75 drehbar
Zubehör
HL037Pr.1EProduktübersicht / 13 BodenEinlaufrost Primus 115x115mm Edelstahl
HL080.5EProduktübersicht / 13 BodenGeruchsverschlusseinsatz komplett
HL180Produktübersicht / 12 Balkon und Terrasse / ZusatzteileEntwässerungsring d 110mm
HL181Produktübersicht / 12 Balkon und Terrasse / ZusatzteileKies-/Laubfangrost für Balkon- und Terrassenabläufe der Serie HL80, HL90 und HL310NK, HL510NK
HL3120Produktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 115x115mm 'Quadra'
HL3121Produktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 115x115mm 'Seine'
HL3122Produktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 115x115mm 'Loire'
HL3123Produktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 115x115mm 'Orinoko'
HL3124Produktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 115x115mm 'Nil'
HL3125Produktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 115x115mm 'Yukon'
HL3127Produktübersicht / 13 Boden / ZusatzteileEinlaufrost Edelstahl 115x115mm 'Primus Design'
HL619Produktübersicht / 12 Balkon und Terrasse / ZusatzteileBefestigungslaschen "FixIT" für HL-Aufsätze
HL82Produktübersicht / 12 Balkon und Terrasse / ZusatzteileBeheizungsset 18W/230V
Alternativteile
HL80.1Produktübersicht / 13 Boden / senkrecht / DichtflanschBodenablauf DN50/75 drehbar mit Geruchsverschluss, 123x123mm / 115x115mm
HL80.1CProduktübersicht / 13 Boden / senkrecht / CeraDrainBodenablauf DN50/75 drehbar mit CeraDrain Polymerbetonkragen und Geruchsverschluss, 121x121mm / 115x115mm
HL80.1HProduktübersicht / 13 Boden / senkrecht / BitumenmanschetteBodenablauf DN50/75 drehbar mit Bitumenmanschette und Geruchsverschluss, 123x123mm / 115x115mm
HL80.1HRProduktübersicht / 13 Boden / senkrecht / BitumenmanschetteBodenablauf DN50/75 drehbar mit Bitumenmanschette und Geruchsverschluss, Aufsatz RUND d 131mm / d 112mm
HL80.1RProduktübersicht / 13 Boden / senkrecht / DichtflanschBodenablauf DN50/75 drehbar mit Geruchsverschluss, Aufsatz RUND d 133mm / d 112mm
HL80CProduktübersicht / 12 Balkon und Terrasse / senkrecht / CeraDrainBalkon- und Terrassenablauf DN50/75 drehbar mit CeraDrain Polymerbetonkragen und frostsicherer Geruchsklappe, 121x121mm / 115x115mm
HL80CRProduktübersicht / 12 Balkon und Terrasse / senkrecht / CeraDrainBalkon- und Terrassenablauf DN50/75 drehbar mit CeraDrain Polymerbetonkragen und frostsicherer Geruchsklappe, Aufsatz RUND d 133mm / d 112mm
HL80HProduktübersicht / 12 Balkon und Terrasse / senkrecht / BitumenmanschetteBalkon- und Terrassenablauf DN50/75 drehbar mit Bitumenmanschette und frostsicherer Geruchsklappe, 123x123 / 115x115mm
HL80HRProduktübersicht / 12 Balkon und Terrasse / senkrecht / BitumenmanschetteBalkon- und Terrassenablauf DN50/75 drehbar mit Bitumenmanschette und frostsicherer Geruchsklappe, Aufsatz RUND d 131mm / d 112mm
HL80RProduktübersicht / 12 Balkon und Terrasse / senkrecht / DichtflanschBalkon- und Terrassenablauf DN50/75 drehbar mit frostsicherer Geruchsklappe, Aufsatz RUND d 133mm / d 112mm
Aufstockelemente
HL340NProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement 80mm / d 110mm inkl. O-Ring
HL85NProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement mit Dichtflansch, inkl. O-Ring
HL85NCProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement d 110mm inkl. O-Ring mit CeraDrain Polymerbetonkragen
HL85NHProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement inkl. O-Ring, mit Bitumenmanschette
Abdichtgarnituren
HL83Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit EPDM-Folie 400x400mm
HL83.0Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Klemmelement Edelstahl d 196x114mm
HL83.HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Bitumenmanschette 500x500mm
HL83.MProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit vlieskaschierter Folie
HL83.PProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Dichtflansch PVC d 287mm
HL83.PPProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Dichtflansch PP d 287mm
Technische Daten
| Material | PP/PE |
| Dimension | DN50/75 |
| Leistung | 0,80 l/sec |
| Gewicht | 0,547 [kg] |
| EAN | 9003076700806 |
| Einbauhöhe | 103 mm |
| Aufsatz | 12-70mm/123x123mm |
| Einlaufrost | Edelstahl 115x115mm |
| Belastungsklasse | K - 300 kg |
| Zulauf |
| Normen |
Karton
| Verp.ME | 1 [Stk.] |
| Gewicht | 0,742 [kg] |
| EAN/Verp. | 9003076700806 |
| Höhe/Breite/Tiefe | 155/225/295 [mm] |
| Volumen | 0,010288125 [m3] |
Einweg-Palette
| Verp.ME | 143 [Stk.] |
| Gewicht | 116 [kg] |
| EAN/Verp. |
| Höhe/Breite/Tiefe | 1900/800/1200 [mm] |
| Volumen | 1,824000000 [m3] |
