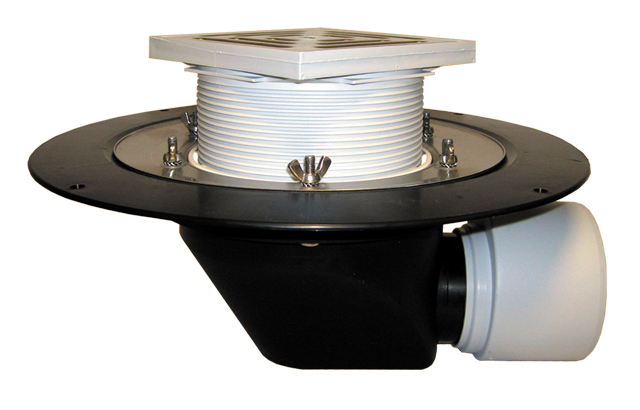

Dachablauf DN75/110 waagrecht mit Klemmelement. Begehbar - 148x148mm / 137x137mm
HL64B Flachdachablauf DN75/110 waagrecht mit wärmegedämmtem Ablaufgehäuse mit Dichtflansch und Edelstahlklemmelement zum Einbinden von Dichtfolien, ablängbarem Aufsatzrahmen 12 - 65 mm / 148 x 148 mm und Einlaufrost Edelstahl 137 x 137 mm. Bauschutz im Lieferumfang enthalten.

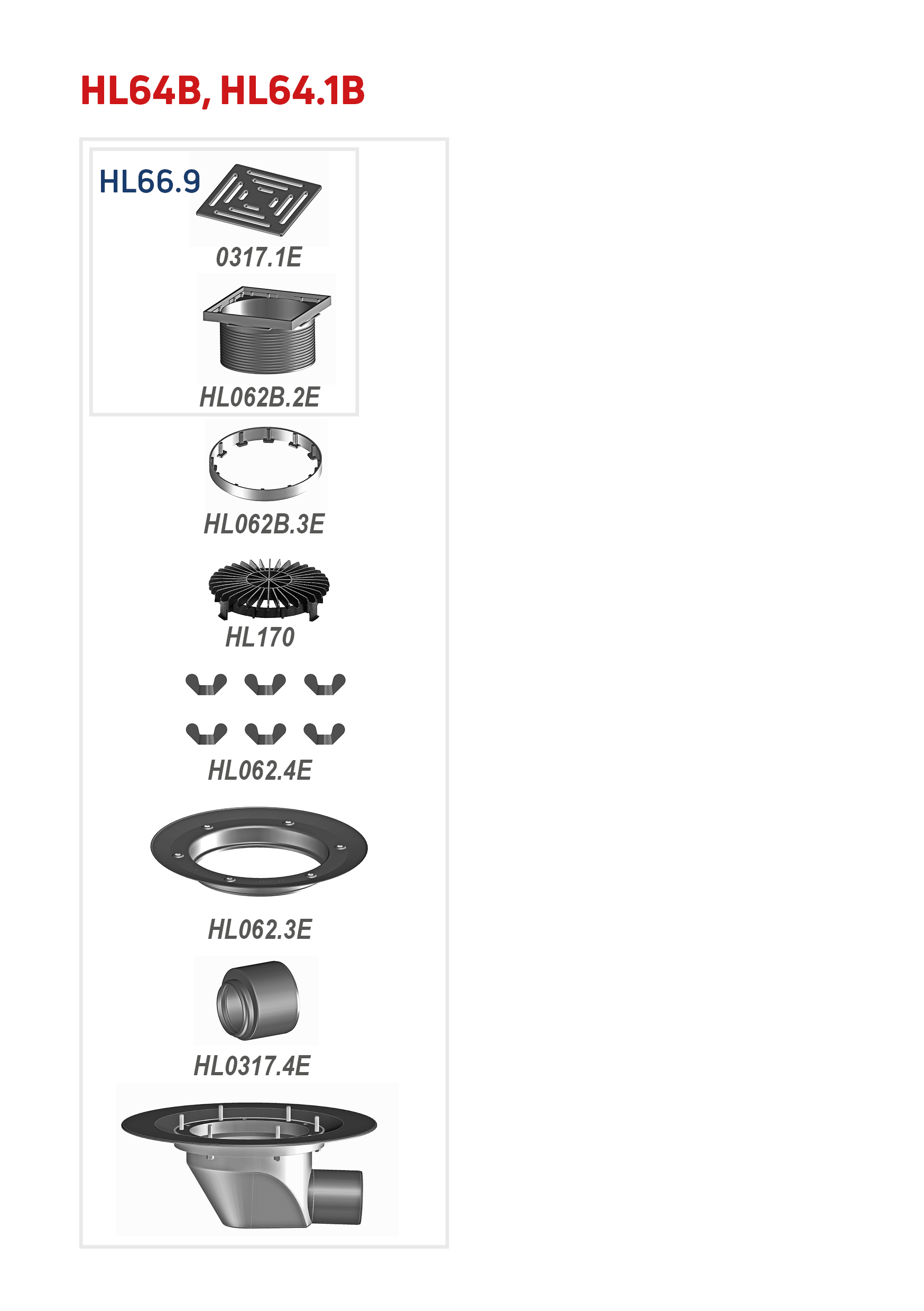

Ersatzteile
HL0317.4EProduktübersicht / 13 Boden / ZusatzteileReduktion DN110xDN75
HL062.3EProduktübersicht / 11 DachEdelstahl-Flansch
HL062.4EProduktübersicht / 11 DachFlügelmuttern (6 Stk.)
HL062B.3EProduktübersicht / 11 DachTragring
HL062N.4EProduktübersicht / 11 Dach6 Stk. Sechskantmuttern
HL170Produktübersicht / 11 Dach / ZusatzteileLaubfangrost d 150mm
HL66.9Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm mit Rillen, Kunststoffrahmen 147x147mm / Edelstahlrost 138x138mm
HL0317.1EProduktübersicht / 13 BodenEinlaufrost Edelstahl 138x138 mm
HL062B.2EProduktübersicht / 11 DachAufsatzrahmen d 145mm / 90mm / 148x148mm
HL066.4EProduktübersicht / 13 BodenO-Ring 135x2,5mm
Zubehör
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
HL635NProduktübersicht / 11 DachKontroll- und Drainageschacht für Grün-, Kies- und Terrassendächer mit Kunststoff-Rahmen und Kunststoff-Rost
HL0635N.2Produktübersicht / 11 DachVerzinkter Stahlgitter-Rost für Kontroll- und Drainageschacht HL635N(.0)
HL0635N.3Produktübersicht / 11 DachKunststoff-Deckel für Kontroll- und Drainageschacht HL635N(.0)
HL636NProduktübersicht / 11 DachAufstockelement für Kontroll- und Drainageschacht HL635N(.0)
HL66Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm glatt, Edelstahlrahmen 150x150mm / Edelstahlrost 138x138mm verschraubbar
HL01058DProduktübersicht / 14 Abdichtgarnituren/AufstockelementeRückstaudichtung für Edelstahlflansch 220x155mm
HL062B.3EProduktübersicht / 11 DachTragring
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
HL66.1Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm glatt, Edelstahlrahmen 150x150mm (V2A) / Edelstahlrost 138x138mm (V4A) verschraubbar u. rutschhemmend
HL01058DProduktübersicht / 14 Abdichtgarnituren/AufstockelementeRückstaudichtung für Edelstahlflansch 220x155mm
HL062B.3EProduktübersicht / 11 DachTragring
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
HL67Produktübersicht / 13 Boden / senkrecht / ohne DichtflanschAufsatz d 145mm RUND glatt, Edelstahlrahmen d 155mm / Edelstahlrost d 145mm
HL01058DProduktübersicht / 14 Abdichtgarnituren/AufstockelementeRückstaudichtung für Edelstahlflansch 220x155mm
HL062B.3EProduktübersicht / 11 DachTragring
HL160Produktübersicht / 11 Dach / ZusatzteileEntwässerungsring d 150mm zur Serie HL62 und HL64
Alternativteile
HL64.1BProduktübersicht / 11 Dach / waagrecht / KlemmelementDachablauf DN75/110 waagrecht mit Klemmelement und Heizung (10-30W/230V). Begehbar - 148x148mm / 137x137mm
HL64BHProduktübersicht / 11 Dach / waagrecht / BitumenmanschetteDachablauf DN75/110 waagrecht mit Bitumenmanschette. Begehbar - 148x148mm / 137x137mm
Aufstockelemente
HL350Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement 130mm / d 145mm
HL350.1Produktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement 180mm / d 145mm mit Dichtflansch und Abdichtgarnitur HL84
HL350.1HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AufstockelementeAufstockelement 180mm / d 145mm mit Bitumenmanschette
HL65Produktübersicht / 11 Dach / senkrecht / KlemmelementAufstockelement 300mm / d 125mm mit Klemmelement
HL65HProduktübersicht / 11 Dach / senkrecht / BitumenmanschetteAufstockelement 300mm / d 125mm mit Bitumenmanschette
HL65PProduktübersicht / 11 Dach / senkrecht / PVC-KragenAufstockelement 345mm / d 125mm mit PVC-Kragen
Abdichtgarnituren
HL84.CUProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Kupferblech 500x500mm
HL84.EProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Stahlblech verzinkt 500x500mm
HL84.HProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenAbdichtgarnitur mit Bitumenmanschette 500x500mm
HL84.LProduktübersicht / 14 Abdichtgarnituren/Aufstockelemente / AbdichtgarniturenVlieskaschierte Folie mit TPE-Klemmbereich für lösemittelfreie Liquid-Dachabdichtungen, passend zu den Dachablauf-Serien HL62, HL64 und HL65
Technische Daten
| Material | PP |
| Dimension | DN75/110 |
| Leistung | 3,7 l/s |
| Gewicht | 1,9 [kg] |
| EAN | 9003076806423 |
| Einbauhöhe | 167mm |
| Aufsatz | 12-65mm/148x148mm |
| Einlaufrost | Edelstahl 137x137mm |
| Belastungsklasse | K - 300kg |
| Zulauf |
| Normen |
Karton
| Verp.ME | 1 [Stk.] |
| Gewicht | 2,35 [kg] |
| EAN/Verp. | 9003076806423 |
| Höhe/Breite/Tiefe | 185/305/305 [mm] |
| Volumen | 0,017209625 [m3] |
Einweg-Palette
| Verp.ME | 60 [Stk.] |
| Gewicht | 151 [kg] |
| EAN/Verp. |
| Höhe/Breite/Tiefe | 2100/800/1200 [mm] |
| Volumen | 2,016000000 [m3] |
