Aufsatz d 195mm, Gussrahmen 260x260mm / Gussrost 226x226mm

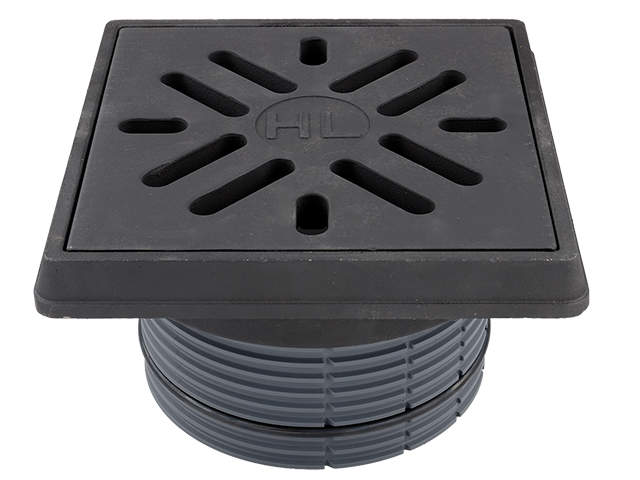

HL624 Aufsatz d 195 mm mit Gussrahmen 260x260mm und Guss-Einlaufrost 226x226mm

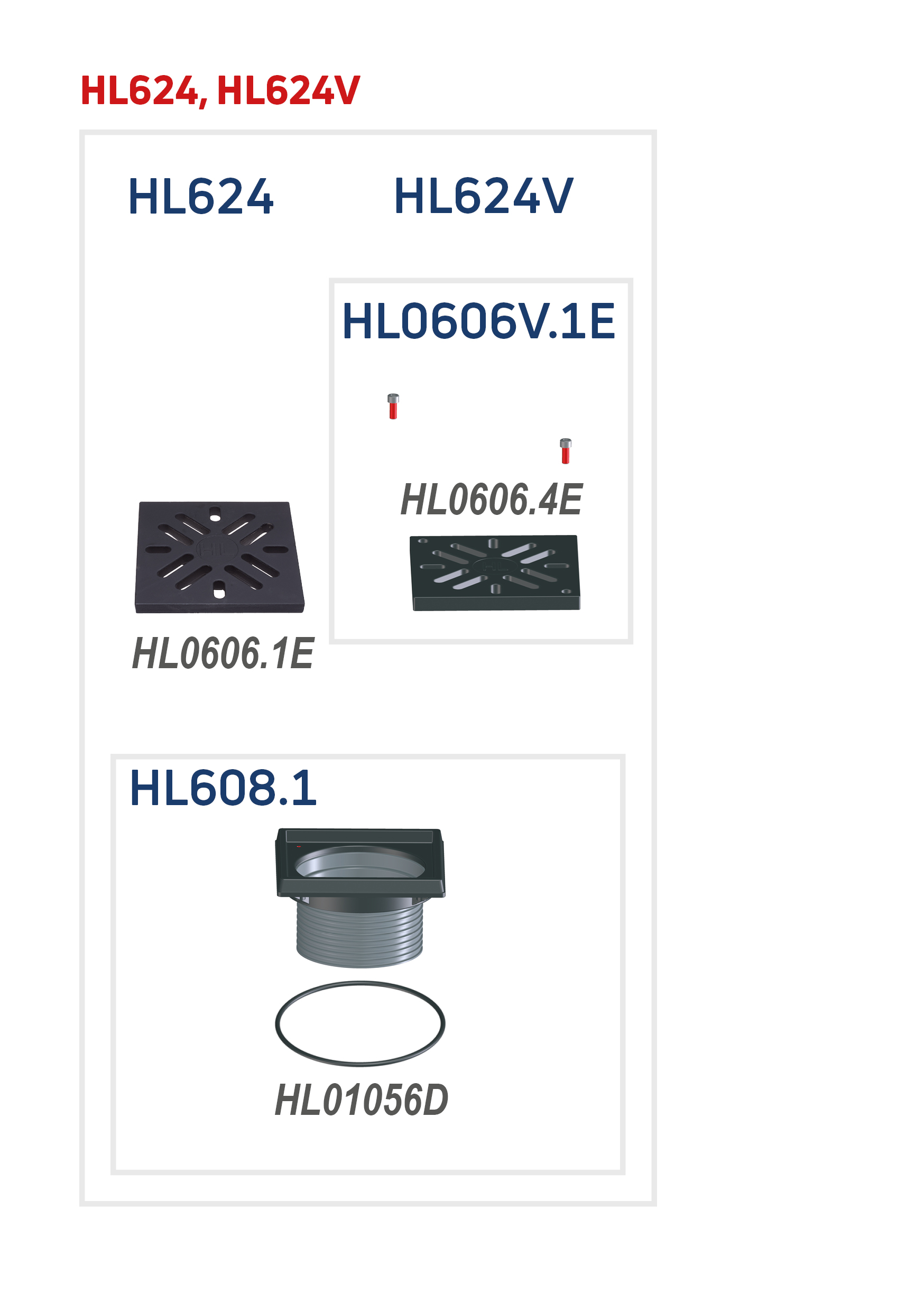

Ersatzteile
HL0606.1E15 Großabläufe/Zusatzteile/Abdeckungen/HL0606.1E/HL0606.1EGuss-Einlaufrost 226x226mm
HL608.115 Großabläufe/Zusatzteile/Aufsätze/HL608/HL608.1Aufsatzrahmen d 195mm mit Gussrahmen 260x260mm inkl. O-Ring
HL01056D15 Großabläufe/Zusatzteile/Ersatzteile/HL01056DO-Ring 180x6mm
Zubehör
HL19015 Großabläufe/Zusatzteile/Entwässerungselemente/HL190/HL190Entwässerungsring d 195mm
HL61912 Balkon und Terrasse/Zusatzteile/Sonstiges/HL619/HL619Befestigungslaschen "FixIT" für HL-Aufsätze
HL61814 Abdichtgarnituren/Aufstockelemente/Produkte/Aufstockelemente/HL618/HL618Aufstockelement 130mm / d 195mm mit Dichtflansch
HL19515 Großabläufe/Zusatzteile/Laub-/Kiesfang/HL195/HL195Laubfangkorb Serie Perfekt
HL618H14 Abdichtgarnituren/Aufstockelemente/Produkte/Aufstockelemente/HL618/HL618HAufstockelement 130mm / d 195mm mit Bitumenmanschette
HL62014 Abdichtgarnituren/Aufstockelemente/Produkte/Aufstockelemente/HL620/HL620Aufstockelement 105mm / d 195mm
Alternativteile
HL62115 Großabläufe/Zusatzteile/Aufsätze/HL621/HL621Aufsatz d 195mm, Kunststoffrahmen 240x240mm / Gussrost 226x226mm
HL62215 Großabläufe/Zusatzteile/Aufsätze/HL622/HL622Aufsatz d 195mm, Kunststoffrahmen 240x240mm / Edelstahlrost 226x226mm verschraubbar
HL622/S15 Großabläufe/Zusatzteile/Aufsätze/HL622/HL622/SAufsatz d 195mm, Kunststoffrahmen 240x240mm / Edelstahlrost (V4A) 226x226mm verschraubbar
HL62315 Großabläufe/Zusatzteile/Aufsätze/HL623/HL623Aufsatz d 195mm, Kunststoffrahmen 240x240mm / Kunststoffrost 226x226mm verschraubbar
Technische Daten
| Material | PP, Guss |
| Dimension | d 195 mm |
| Leistung |
| Gewicht | 11,37 [kg] |
| EAN | 9003076014767 |
| Einbauhöhe | 152 mm |
| Aufsatz |
| Einlaufrost | GG 226 x 226 mm |
| Belastungsklasse | B - 12,5 t |
| Zulauf |
| Normen |
Karton
| Verp.ME | 1 [Stk.] |
| Gewicht | 11,59 [kg] |
| Höhe/Breite/Tiefe | 150/260/350 [mm] |
| Volumen | 0.01365 [m3] |
Downloads
HL624_pr
HL624_B
HL624_gr
txt
66.H7 61 Aufzahlung (Az) auf Großablauf (GroßA) für einen Aufsatz (AS) 195 mm Durchmesser aus PP mit Aufsatzrahmen (AR) 260x260 aus Guss und Rost aus Guss 226x226 mm, Belastungsklasse B 12,5t.. Im Positionsstichwort ist die Ausführung des Rostes verschraubbar (vers.), angegeben.
A. Az GroßA AS 195 PP AR 260x260 Rost Guss 226x226 B12,5t. (Stk)
HL Hutterer & Lechner Aufsatz mit Gussrahmen und Gussrost HL624
