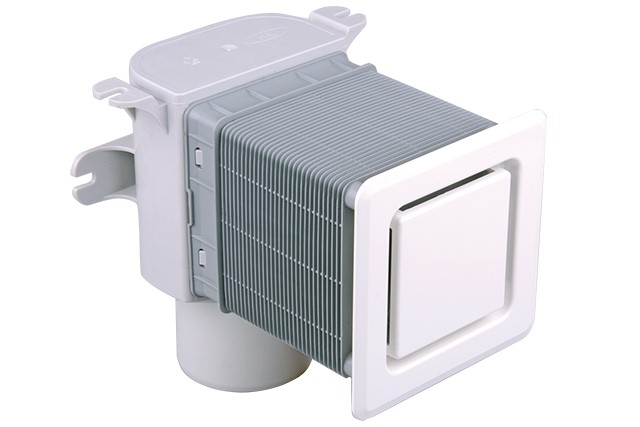

HL905N Unterputzrohrbelüfter

HL905N: Mit nur 75mm Einbautiefe bietet der HL905N durch seine flache Bauweise und die herausnehmbare Kassette eine sehr gute Lösung als flacher unterputz Rohrbelüfter. Durch den Einbau des Rohrbelüfters wird ein Leersaugen der Geruchsverschlüsse verhindert und ist somit geruchsdicht.

Das neue Unterputz Rohrbelüftungsventil HL905N/HL905N.0 unterscheidet sich von seinem Vorgänger HL905 durch eine flachere Bauweise. Diese Neuerung ermöglicht den Einbau des Ventils jetzt auch in Trockenbauwände mit 75 mm breiten Ständerprofilen. Die Gesamttiefe des Ventils (165 mm) hat sich nicht geändert. Um diese beizubehalten ist der ablängbare Bauschutz verlängert worden.

Zusätzlich neu sind die beiden Befestigungslaschen auf der Oberseite des Belüftungsventils, welche die Befestigung des Ventils an horizontale Profile ermöglicht. Funktionsteil, Belüftungsmembran und Bauschutz sind neu überarbeitet worden und mit dem Vorgänger HL905/HL905.0 nicht kompatibel. An den Abdeckungen wurden keine Änderungen durchgeführt und werden in gewohnter Art und Weise geliefert und montiert. Trotz flacher Bauweise hat sich die Luftdurchlasskapazität von 13 l/s nicht geändert.

Einbauhinweise:

  • Der Rohrbelüfter ist senkrecht einzubauen

  • Für ausreichend Luftzufuhr ist zu sorgen.

  • Zu Wartungszwecken muss die Zugänglichkeit zum Rohrbelüfter gewährleistet werden.

  • Der Einsatz unter der Rückstauebene ist erlaubt, wenn die Abflussleitung gegen Rückstau gesichert ist.

  • Ein Anschluss an Hebeanlagen ist nicht erlaubt

Technische Daten:

  • Einbautiefe: min. 75 mm – max. 165 mm

  • Breite/Höhe: 105 x 105 mm (Bauschutz)

  • Abdeckung: 125 x 125 mm

  • Anschluss: DN50/75 (Spitzende), bei mind. Einbautiefe nur DN50 möglich!

  • DN110 mit Adapter HL0317.4E

  • Material: ABS/PP

  • Norm: EN12380 – AI (Temperaturbereich -20°C/+60°C)

  • Leistung: 13 l/s
